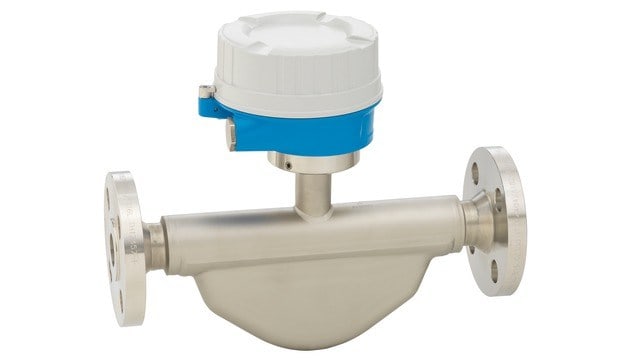

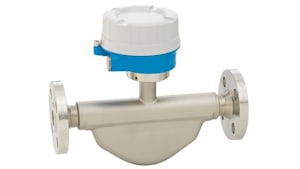

Кориолисовый расходомер Proline Promass E 500

Расходомер с минимальной стоимостью владения в раздельном исполнении с поддержкой до 4-х входных/выходных сигналов
Надежный Promass E имеет давнюю репутацию экономически эффективного решения для точного измерения расхода жидкостей и газов в широком спектре стандартных применений в различных отраслях промышленности. Он используется для высокоточного измерения жидкостей и газов. Оснащенный инновационным преобразователем в раздельном исполнении расходомер Promass E 500 обладает максимальной гибкостью при установке и безопасен при эксплуатации в сложных условиях. Технология Heartbeat обеспечивает постоянное соответствие нормам и безопасность процесса.

Преимущества
- Экономичность – многоцелевое устройство; альтернатива объемным расходомерам
- Меньше точек измерения процесса – многопараметрическое измерение (расход, плотность, температура)
- Простая установка – не требуются прямые участки до и после расходомера
- Полный доступ к информации о процессе и диагностике – числовые данные, свободно совместимые входные/выходные сигналы и цифровые протоколы
- Упрощение и разнообразие – легко конфигурируемая функциональность ввода-вывода
- Встроенная функция для самоповерки и диагностики – технология Heartbeat Technology

Область применения
Кориолисовый принцип измерения расхода не зависит от таких физических свойств жидкости, как вязкость и плотность.
Точное измерение расхода жидкостей и газов в широком спектре стандартных применений.

Характеристики устройства
- Компактный сенсор с двумя измерительными трубками
- Рабочая температура среды до +150 °C (+302 °F)
- Рабочее давление: до 100 бар
- Раздельное исполнение с поддержкой до 4-х входных/выходных сигналов
- Сенсорный дисплей с подсветкой и беспроводным доступом WLAN
- Стандартный кабель между датчиком и преобразователем

Спецификация

Принциип измерения	Кориолисовые расходомеры
Основные функции	The flowmeter with minimized total cost of ownership, as remote version with up to 4 I/Os. Accurate measurement of liquids and gases for a wide range of standard applications.
Характеристики	Cost-effective – multi-purpose device; an alternative to conventional volumetric flowmeters. Fewer process measuring points – multivariable measurement (flow, density, temperature). Space-saving installation – no in/outlet run needs. Compact dual-tube sensor. Medium temperature up to +150 °C (+302 °F).
Особенности преобразователя	Full access to process and diagnostic information – numerous, freely combinable I/Os and fieldbuses. Reduced complexity and variety – freely configurabe I/O functionality. Integrated verification – Heartbeat Technology. Remote version with up to 4 I/Os. Backlit display with touch control and WLAN access.
Диаметр	DN 8 to 80 (⅜ to 3")
Смачиваемые материалы	Measuring tube: 1.4539 (904L) Connection: 1.4404 (316/316L)
Измеряемые параметры	Mass flow, density, temperature, volume flow, corrected volume flow, reference density, concentration
Погрешность измерения	Mass flow (liquid): ±0.15 % (standard), ±0.1 % (option) Volume flow (liquid): ±0.15 % Mass flow (gas): ±0.75 % Density (liquid): ±0.0005 g/cm³
Диапазон измерения	0 to 180 000 kg/h (0 to 6615 lb/min)
Диапазон рабочего давления	PN 100, Class 600, 63K
Рабочая температура	–40...+150 °C (–40...+302 °F)
Диапазон окружающей температуры	Standard: –40 to +60 °C (–40 to +140 °F) Option: –50 to +60 °C (–58 to +140 °F)
Материал корпуса сенсора	1.4301 (304), corrosion resistant
Материал корпуса преобразователя	AlSi10Mg, coated; 1.4409 (CF3M) similar to 316L; Polycarbonat
Степень защиты электроники	Sensor remote version (standard): IP66/67, type 4X enclosure Sensor remote version (option): IP69K. Transmitter remote version: IP66/67, Type 4X enclosure
Дисплей/Настройка	4-line backlit display with touch control (operation from outside) Configuration via local display and operating tools possible
Выходные сигналы	4 outputs: 4-20 mA HART (active/passive) 4-20 mA WirelessHART 4-20 mA (active/passive) Pulse/frequency/switch output (active/passive) Double pulse output (active/passive) Relay output
Входные сигналы	Status input 4-20 mA input
Коммуникация	HART, WirelessHART, PROFIBUS PA/DP, FOUNDATION Fieldbus, Modbus RS485, EtherNet/IP, PROFINET
Источник питания	DC 24 V AC 100 to 230 V AC 100 to 230 V / DC 24 V (non-hazardous area)
Сертификаты на взрывозащиту	ATEX, IECEx, cCSAus, NEPSI, INMETRO, EAC
Безопасность изделия	CE, C-TICK, EAC
Functional safety	Functional safety according to IEC 61508, applicable in safety-relevant applications in accordance with IEC 61511
Метрологические нормативы и сертификаты	Calibration performed on accredited calibration facilities (acc. to ISO/IEC 17025) Heartbeat Technology complies with the requirements for traceable verification according to ISO 9001:2008 – Section 7.6 a (TÜV attestation)
Сертификаты и нормативы по давлению	PED, CRN
Сертификаты на материалы	3.1 material
Гигиенические сертификаты и нормативы	3-A, EHEDG
