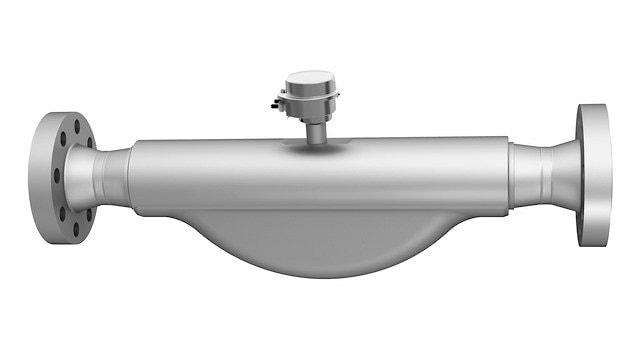

Кориолисовый расходомер Proline Promass O 100

Кориолисовый расходомер Proline Promass O 100  Надежный расходомер для работы при высоком давлении, удобный доступ к электронике преобразователя, компактное исполнение
Promass O предназначен для сверхточного измерения расхода жидкостей и газов при высоком рабочем давлении в нефтяной и газовой промышленности. Сенсор подходит для применения на береговых/плавучих установках и обладает стойкостью к коррозионному растрескиванию при напряжениях. В комбинации с компактным трансмиттером Promass O 100 обладает высокой гибкостью с точки зрения эксплуатации и системной интеграции: удобный доступ к электронике трансмиттера, выносной дисплей, улучшенные возможности подключения. Технология Heartbeat обеспечивает постоянную безопасность процесса.

Преимущества
- Максимальная безопасность — высочайшая стойкость к коррозионному растрескиванию при напряжениях
- Меньше точек измерения процесса – многопараметрическое измерение (расход, плотность, температура)
- Простая установка – не требуются прямые участки до и после расходомера
- Полный доступ к информации о процессе и диагностике – числовые данные, свободно совместимые выходные сигналы и цифровые протоколы
- Упрощение и разнообразие – легко конфигурируемая функциональность ввода-вывода
- Встроенная функция для самоповерки и диагностики – технология Heartbeat Technology

Область применения
Кориолисовый принцип измерения расхода не зависит от таких физических свойств жидкости, как вязкость и плотность.
Для высочайшей точности измерения в условиях высокого давления; подходит для применения на береговых/плавучих установках.

Характеристики устройства
- Измерительные трубки из стали 25Cr Duplex, 1.4410 (UNS S32750)
- Рабочее давление до PN 250 (класс 1500)
- Номинальный диаметр: DN 80 ... 150 (3 ...6")
- Компактный двухкамерный корпус, до трех выходных сигналов
- Сенсорный дисплей с подсветкой и доступом WLAN
- Выносной дисплей

Спецификация
Принциип измерения

Кориолисовые расходомеры

Основные функции

The robust high-pressure flowmeter with a compact, easily accessible transmitter. For premium accuracy at highest process pressures; fully suitable for on/offshore conditions.

Характеристики

Максимальная безопасность — высочайшая стойкость к растрескиванию, вызываемому коррозией при напряжениях. Меньше точек измерения процессов – многопараметрическое измерение (расход, плотность, температура). Простая установка – не требует входных или выходных прямых участков. Измерительная трубка в 25Cr Duplex, 1.4410 (UNS S32750). Рабочее давление до PN 250 (класс 1500).

Особенности преобразователя

Full access to process and diagnostic information – numerous, freely combinable I/Os and fieldbuses. Reduced complexity and variety – freely configurabe I/O functionality. Integrated verification – Heartbeat Technology. Compact dual-compartment housing with up to 3 I/Os. Backlit display with touch control and WLAN access.

Диаметр

DN 80 to 250 (3 to 10")

Смачиваемые материалы

Measuring tube: 25Cr duplex (Super Duplex), 1.4410 (UNS S32750)
Connection: 25Cr duplex (Super Duplex), 1.4410 (F53)

Измеряемые параметры

Mass flow, density, temperature, volume flow, corrected volume flow (API tables), reference density, concentration

Погрешность измерения

Mass flow (liquid): ±0.1 (standard), 0.05 % (option)
Volume flow (liquid): ±0.1 %
Mass flow (gas): ±0.35 %
Density (liquid): ±0.0005 g/cm³

Диапазон измерения

0...800 000 кг/ч (0...29 400 фунт/мин)

Диапазон рабочего давления

PN 250, Class 1500

Рабочая температура

–40 to +205 °C (–40 to +401 °F)

Диапазон окружающей температуры

Standard: –40 to +60 °C (–40 to +140 °F)
Option: –50 to +60 °C (–58 to +140 °F)

Материал корпуса сенсора

1.4404 (316L), highest corrosion resistance

Материал корпуса преобразователя

AlSi10Mg, coated; 1.4409 (CF3M) similar to 316L; stainless steel for hygenic transmitter design

Степень защиты электроники

IP66/67, type 4X enclosure

Дисплей/Настройка

4-line backlit display with touch control (operation from outside)
Configuration via local display and operating tools possible
Remote display available

Выходные сигналы

3 outputs:
4-20 mA HART (active/passive)
4-20 mA WirelessHART
4-20 mA (active/passive)
Pulse/frequency/switch output (active/passive)
Double pulse output (active/passive)
Relay output

Входные сигналы

Status input
4-20 mA input

Коммуникация

HART, WirelessHART, PROFIBUS PA/DP, FOUNDATION Fieldbus, Modbus RS485, EtherNet/IP, PROFINET

Источник питания

DC 24 V
AC 100 to 230 V
AC 100 to 230 V / DC 24 V (non-hazardous area)

Сертификаты на взрывозащиту

ATEX, IECEx, cCSAus, EAC

Безопасность изделия

CE, C-TICK, EAC

Functional safety

Функциональная безопасность

Метрологические нормативы и сертификаты

Calibration performed on accredited calibration facilities (acc. to ISO/IEC 17025)
Custody transfer
Heartbeat Technology complies with the requirements for traceable verification according to ISO 9001:2008 – Section 7.6 a (TÜV attestation)"

Сертификаты и нормативы по давлению

PED, CRN, AD 2000

Сертификаты на материалы

3.1 material
NACE MR0175/MR0103, PMI; welding test acc. to EN ISO, ASME, NORSOK"


Техническое описание


производитель
Endress+Hauser
