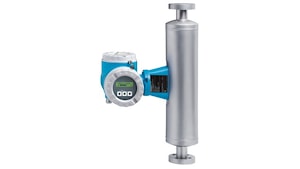

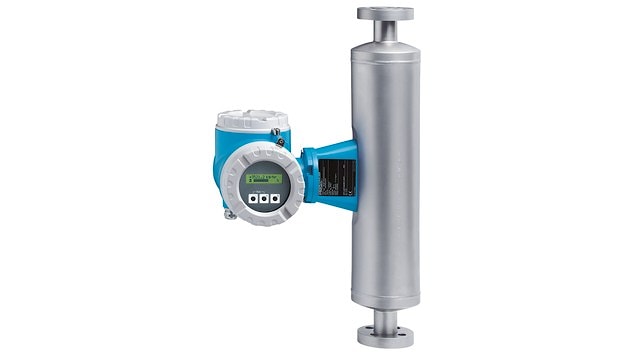

Однотрубный расходомер с прямой измерительной трубкой и преобразователем в компактном или раздельном исполнении
Однотрубный расходомер с прямой измерительной трубкой Promass I предназначен для применения в условиях, требующих малых потерь давления. В сочетании с доказавшим свою эффективность кнопочным преобразователем Promass 80 расходомер Promass 80I является эффективным решением для применения в условиях, требующих осторожного обращения с жидкостями.
Преимущества
Модульная конструкция и удобное меню настройки позволяют повысить эффективность использования расходомера
- Функция резервного копирования данных для повышения качества процесса.
- Измерение нескольких параметров процесса одновременно
- Невосприимчивость к вибрациям благодаря сбалансированности однотрубной измерительной системы
- Устойчив к внешним воздействиям благодаря прочной конструкции
- Простая установка без прямых участков до и после расходомера
Область применения
Кориолисовый принцип измерения расхода не зависит от таких физических свойств жидкости, как вязкость и плотность.
- Высокоточное измерение расхода жидкости и газа: нефти, нефтепродуктов, смазочных материалов, топлива, сжиженных газов, чистящих рагентов и растворителей, стерильных продуктов (плазма крови), пищевых продуктов и красок
- Рабочая температура жидкости до +150 °C
- Рабочее давление до 100 бар
- Измерение массового расхода до 180 т/ч
Сертификаты на взрывобезопасное применение:ATEX, FM, CSA, TIIS
Спецификация
Принциип измерения | Кориолисовые расходомеры |
Основные функции | Сбалансированная 1-трубная измерительная система, концепция "Установил и Забыл"
Конструкция:
Простая очистка, соответствие гигиеническим требованиям, бережное обращение с измеряемой средой
- химически стойкий материал |
Характеристики | Модуль S-DAT
Функция самодиагностики
Меню быстрой настройки Quick-Setup
1 Сумматор |
Особенности преобразователя | Экономичность — конструкция, разработанная для стандартных применений Безопасная работа — на дисплей выводится легко читаемая информация о процессе. Полное соответствие промышленным требованиям —IEC/EN/NAMUR. 2-строчный дисплей с фоновой подсветкой и кнопочным управлением. Доступно компактное и раздельное исполнение прибора. |
Диаметр | DN 8...80 |
Смачиваемые материалы | Измерительная трубка: Титан класс 9
Присоединение: Титан, класс 2 |
Измеряемые параметры | Массовый расход, плотность, температура, объемный расход, скорректированный объемный расход, эталонная плотность |
Погрешность измерения | По массе: +-0.50% |
Диапазон измерения | 0...180'000 кг/ч |
Диапазон рабочего давления | PN 100, Класс 600, 63K |
Рабочая температура | -50...+150°C |
Диапазон окружающей температуры | Стандартное исполнение: –20...+60 °C (–4...+140 °F)
Опция: -40...+60 °C (-40...+140 °F) |
Материал корпуса сенсора | 1.4301/1.4307 (304L), коррозионно-устойчивый |
Материал корпуса преобразователя | Литой под давлением алюминий с порошковым покрытием
1.4301 (304), листовой
CF3M (316L), литой |
Степень защиты электроники | IP 67
NEMA 4x |
Дисплей/Настройка | 2х-строчный с подсветкой
Клавиши управления |
Выходные сигналы | 4...20 мА
Импульсно-частотный
Сигнал состояния |
Входные сигналы | Сигнал состояния |
Коммуникация | HART
PROFIBUS PA |
Источник питания | 16...62 В пост. тока
85...260 В пер. тока (45...65 Гц)
20...55 В пер. тока (45...65 Гц) |
Сертификаты на взрывозащиту | ATEX
FM
CSA |
Другие сертификаты и нормативы | Материал 3.1, произведена калибровка на сертифицированном калибровочном оборудовании (соответствует ISO/IEC 17025), NAMUR, SIL
PED, CRN
3A, EHEDG |
