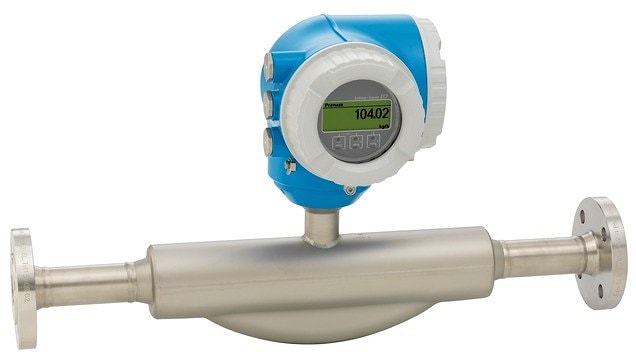

Надёжный расходомер с премиум точностью, удобный доступ к электронике трансмиттера в компактном исполнении
Promass F давно известен как сенсор, способный осуществлять высокоточные измерения. Благодаря устойчивости к изменяющимся и сложным условиям он подходит для широкого спектра применений. В комбинации с компактным трансмиттером Promass F300 обладает высокой гибкостью с точки зрения эксплуатации и системной интеграции: удобный доступ к электронике трансмиттера, выносной дисплей, улучшенные возможности подключения. Технология Heartbeat обеспечивает постоянное соответствие нормам и безопасность процесса.
Преимущества - Высочайшая безопасность процесса – устойчивость к изменяющимся и сложным условиям
- Меньше точек измерения процесса – многопараметрическое измерение (расход, плотность, температура)
- Простая установка – не требуются прямые участки до и после расходомера
- Полный доступ к информации о процессе и диагностике – числовые данные, свободно совместимые выходные сигналы и цифровые протоколы
- Упрощение и разнообразие – легко конфигурируемая функциональность ввода-вывода
- Встроенная функция для самоповерки и диагностики – технология Heartbeat Technology
Область применения Кориолисовый принцип измерения расхода не зависит от таких физических свойств жидкости, как вязкость и плотность.
Наилучшая точность измерения для жидкостей и газов при изменяющихся условиях процесса.
Характеристики прибора - Массовый расход: погрешность измерения ±0,05 % (PremiumCal)
- Температура среды: -196 ... 350°C (-320 ...662 °F)
- Номинальный диаметр: DN 8 ... 250 (3/8 ... 10")
- Компактный двухкамерный корпус, до трех выходных сигналов
- Сенсорный дисплей с подсветкой и доступом WLAN
- Доступен выносной дисплей
Спецификация
Принциип измерения
Кориолисовые расходомеры
Основные функции
The flowmeter with premium accuracy, robustness and a compact, easily accessible transmitter. Highest measurement performance for liquids and gases under varying, demanding process conditions.
Характеристики
Highest process safety – immune to fluctuating and harsh environments. Fewer process measuring points – multivariable measurement (flow, density, temperature). Space-saving installation – no in/outlet run needs. Mass flow: measured error ±0.05 % (PremiumCal). Medium temperature: -196 to 350 °C (-320 to 662 °F).
Особенности преобразователя
Full access to process and diagnostic information – numerous, freely combinable I/Os and fieldbuses. Reduced complexity and variety – freely configurabe I/O functionality. Integrated verification – Heartbeat Technology. Compact dual-compartment housing with up to 3 I/Os. Backlit display with touch control and WLAN access.
Массовый расход (жидкость): ±0,1% (стандарт), 0,05% (опция)
Объемный расход (жидкость): ±0,1%
Массовый расход (газ): ±0,35%
Плотность (жидкость): ±0,0005 г/см³
Диапазон измерения
0 to 2 200 000 kg/h (0 to 80 840 lb/min)
Диапазон рабочего давления
PN 100, Class 600, 63K
Рабочая температура
Standard: –50 to +150 °C (–58…+302 °F)
Option: –50 to +240 °C (–58…+464 °F)
High temperatur option: –50 to +350 °C (–58…+662 °F)
Option: –196 to +150 °C (–320 to +302 °F)
Диапазон окружающей температуры
Standard: –40 to +60 °C (–40 to +140 °F)
Option: –50 to +60 °C (–58 to +140 °F)
Материал корпуса сенсора
Standard: 1.4301 (304)
Option: 1.4404 (316/316L)
Материал корпуса преобразователя
AlSi10Mg, coated; 1.4409 (CF3M) similar to 316L
Степень защиты электроники
Compact version: IP66/67, type 4X enclosure.
External WLAN antenna: IP67
Дисплей/Настройка
4-line backlit display with touch control (operation from outside)
Configuration via local display and operating tools possible
Remote display available
Выходные сигналы
3 outputs:
4-20 mA HART (active/passive)
4-20 mA WirelessHART
4-20 mA (active/passive)
Pulse/frequency/switch output (active/passive)
Double pulse output (active/passive)
Relay output
Входные сигналы
Status input 4-20 mA input
Коммуникация
HART, WirelessHART, PROFIBUS PA/DP, FOUNDATION Fieldbus, Modbus RS485, EtherNet/IP, PROFINET
Источник питания
24 В пост. тока
100...230 В перем. тока
100...230 В перем. тока/24 В пост. тока (безопасная зона)
Сертификаты на взрывозащиту
ATEX, IECEx, cCSAus, NEPSI, INMETRO, EAC
Безопасность изделия
CE, C-TICK
Functional safety
Functional safety according to IEC 61508, applicable in safety-relevant applications in accordance with IEC 61511
Метрологические нормативы и сертификаты
Calibration performed on accredited calibration facilities (acc. to ISO/IEC 17025)
Heartbeat Technology complies with the requirements for traceable verification according to ISO 9001:2008 – Section 7.6 a (TÜV attestation)
Сертификаты и нормативы по давлению
PED, CRN, AD 2000
Сертификаты на материалы
3.1 material
NACE MR0175/MR0103, PMI; welding test acc. to EN ISO, ASME, NORSOK
Специализированное решение с расширенным функционалом для использования в фармацевтической промышленности В Promass P сочетается высокая точность расходомеров с трубами изогнутой формы и дренируемость приборов с прямыми трубами. Преобразователь ...

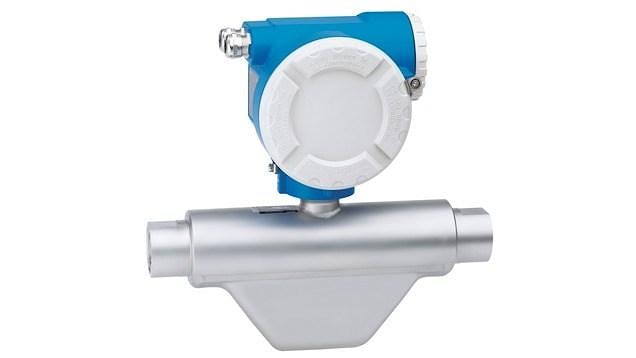

Легко очищаемый расходомер с однотрубной самодренируемой системой и расширенным функционалом преобразователя. Promass S является передовым расходомером в гигиеническом исполнении – решение Endress+Hauser отвечает всем требованиям гигиены для ...
Четырехтрубный расходомер с максимальной пропускной способностью и расширенным функционалом преобразователя. Promass 83X разработан с учетом требований нефтегазовой промышленности. Ключевую роль в обеспечении точности измерений с помощью Promass X ...

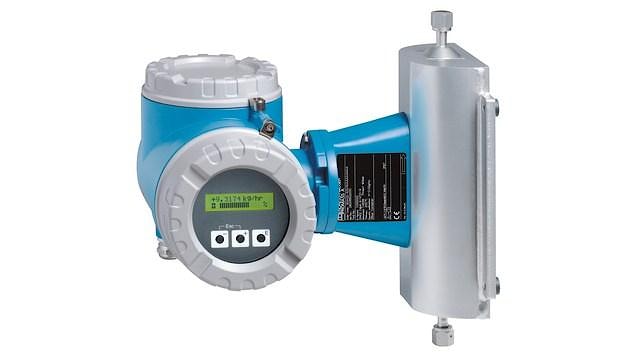

Однотрубный расходомер для измерения малых расходов жидкостей и газов Promass A известен благодаря высокой точности измерений малых расходов жидкостей и газов в условиях высокого и низкого давления. В сочетании с преобразователем Promass 84 с ...

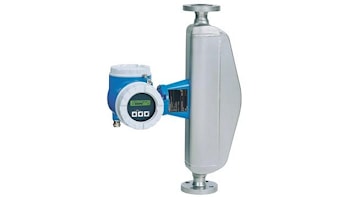

Расходомер с высочайшей точностью, надежностью и расширенным функционалом электронного преобразователя За Promass F закрепилась репутация прибора, способного осуществлять высокоточные измерения расхода жидкости и газа при изменяющихся параметрах ...
