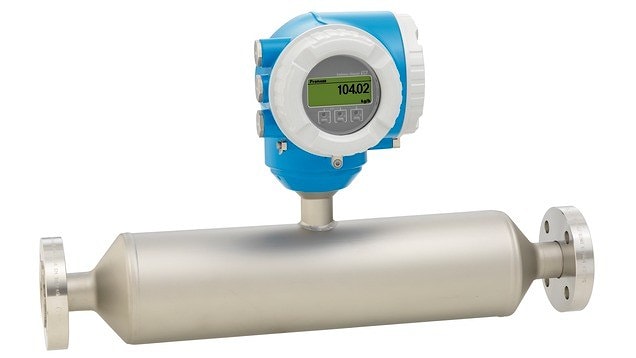

Кориолисовый расходомер Proline Promass I 300

Сочетает возможности измерения вязкости и расхода, удобный доступ к электронике трансмиттера в компактном исполнении
Расходомер Promass I спроектирован с прямой измерительной трубкой, что позволяет помимо расхода, плотности и температуры измерять вязкость. В комбинации с компактным преобразовтелем Promass I 300 обладает высокой гибкостью с точки зрения эксплуатации и системной интеграции: удобный доступ к электронике трансмиттера, выносной дисплей, улучшенные возможности подключения. Технология Heartbeat обеспечивает постоянное соответствие нормам и безопасность процесса.

Преимущества
- Энергоэффективный – полнопроходное исполнение обеспечивает минимальные потери давления
- Меньше точек измерения процесса – многопараметрическое измерение (расход, плотность, температура)
- Простая установка – не требуются прямые участки до и после расходомера
- Полный доступ к информации о процессе и диагностике – числовые данные, свободно совместимые входные/выходные сигналы и цифровые протоколы
- Упрощение и разнообразие – легко конфигурируемая функциональность ввода-вывода
- Встроенная функция для самоповерки и диагностики – технология Heartbeat Technology

Область применения
Кориолисовый принцип измерения расхода не зависит от таких физических свойств жидкости, как вязкость и плотность.Предназначен для измерения расхода жидкостей и газов с малыми потерями давления и бережным контактом со средой.

Характеристики устройства
- Прямотрубная, легко очищаемая однотрубная конструкция
- Технология TMB®
- Измерительная трубка из титана
- Компактный двухкамерный корпус, до трех входных/выходных сигналов
- Сенсорный дисплей с подсветкой и беспроводным доступом WLAN
- Доступен выносной дисплей

Спецификация

Принциип измерения	Кориолисовые расходомеры
Основные функции	Combines in-line viscosity and flow measurement with a compact, easily accessible transmitter. Measuring liquids and gases in applications requiring low pressure loss and gentle fluid treatment.
Характеристики	Энергоэффективность – полнопроходное сечение обеспечивает минимальные потери давления. Меньше точек измерения процессов – многопараметрическое измерение (расход, плотность, температура). Простая установка – не требует входных или выходных прямых участков. Легко очищаемая однотрубная система. Технология TMB®.
Особенности преобразователя	Full access to process and diagnostic information – numerous, freely combinable I/Os and fieldbuses. Reduced complexity and variety – freely configurabe I/O functionality. Integrated verification – Heartbeat Technology. Compact dual-compartment housing with up to 3 I/Os. Backlit display with touch control and WLAN access.
Диаметр	DN 8 to 80 (⅜ to 3")
Смачиваемые материалы	Measuring tube: Titanium grade 9 Connection: Titanium grade 2
Измеряемые параметры	Mass flow, density, temperature, volume flow, corrected volume flow, reference density, concentration, viscosity
Погрешность измерения	Mass flow (liquid): ±0.1 % Volume flow (liquid): ±0.1 % Mass flow (gas): ±0.5 % Density (liquid): ±0.0005 g/cm³
Диапазон измерения	0 to 180 000 kg/h (0 to 6600 lb/min)
Диапазон рабочего давления	PN 100, Class 600, 63K
Рабочая температура	–50 to +150 °C (–58 to +302 °F)
Диапазон окружающей температуры	Стандартное исполнение: –40...+60 °C (–40...+140 °F) Опция: -50...+60 °C (-58...+140 °F)
Материал корпуса сенсора	1.4301/1.4307 (304L), corrosion resistant
Материал корпуса преобразователя	AlSi10Mg, coated; 1.4409 (CF3M) similar to 316L; stainless steel for hygenic transmitter design
Степень защиты электроники	IP66/67, защитная оболочка типа 4X
Дисплей/Настройка	4-line backlit display with touch control (operation from outside) Configuration via local display and operating tools possible Remote display available
Выходные сигналы	3 outputs: 4-20 mA HART (active/passive) 4-20 mA (active/passive) Pulse/frequency/switch output (active/passive) Relay output
Входные сигналы	Status input 4-20 mA input
Коммуникация	HART, WirelessHART, PROFIBUS PA/DP, FOUNDATION Fieldbus, Modbus RS485, EtherNet/IP, PROFINET
Источник питания	DC 24 V AC 100 to 230 V AC 100 to 230 V / DC 24 V (non-hazardous area)
Сертификаты на взрывозащиту	ATEX, IECEx, cCSAus, NEPSI, INMETRO, EAC
Безопасность изделия	CE, C-TICK, EAC
Functional safety	Functional safety according to IEC 61508, applicable in safety-relevant applications in accordance with IEC 61511
Метрологические нормативы и сертификаты	Calibration performed on accredited calibration facilities (acc. to ISO/IEC 17025) Heartbeat Technology complies with the requirements for traceable verification according to ISO 9001:2008 – Section 7.6 a (TÜV attestation)"
Сертификаты и нормативы по давлению	PED, CRN
Сертификаты на материалы	3.1 material
Гигиенические сертификаты и нормативы	3-A, EHEDG
