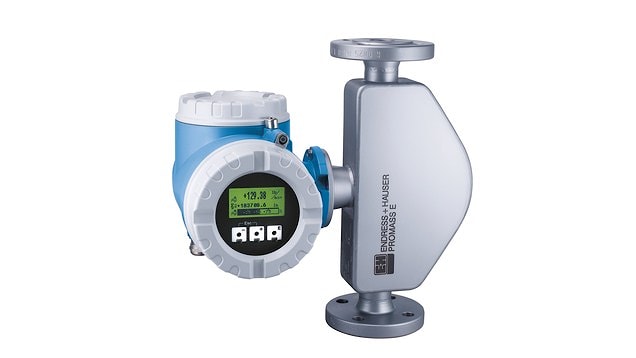

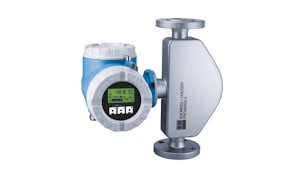

Расходомер с низкой стоимостью владения и расширенным функционалом преобразователя
За кориолисовым расходомером Promass E закрепилась репутация прибора для с низкой стоимостью владения. Обладает расширенным функционалом, таким как использование программного обеспечения для налива и дозирования, измерение концентрации или расширенной диагностики в сочетании с преобразователем Promass 83 с сенсорным управлением и четырехстрочным дисплеем.
Преимущества
- Модульная конструкция и удобное меню настройки позволяют повысить эффективность использования расходомера
- Программные функции дозирования и измерения концентрации, расширяющие область применения расходомера
- Функция диагностики и резервного копирования данных для повышения качества процесса
- Одновременное измерение нескольких параметров процесса
- Устойчивость к вибрациям благодаря сбалансированности двухтрубной измерительной системы
- Стойкость к внешним воздействиям благодаря прочной конструкции
- Простая процедура установки без прямых участков до и после расходомера
Область применения
Кориолисовый принцип измерения расхода не зависит от таких физических свойств жидкости, как вязкость и плотность.
- Погрешность измерений:
- Массовый расход (жидкости): ±0.30% от показания
- Массовый расход (газа): ±0.75% от показания
- Рабочая температура до +140 °C
- Предохранительная заглушка с разрывной мембраной (оцпия)
- Гарантированное качество продукции, подходит для CIP/SIP-очисток
- Низкие эксплуатационные затраты
- Устойчивый к внешним воздействиям полевой корпус (алюминий), степень защиты IP67
Сертфикат на применение в пищевой промышленности/гигиенических процессах:- Авторизация 3A
Принциип измерения
| Кориолисовые расходомеры
|
Основные функции
| Расходомер для экономии эксплуатационных затрат с расширенной функциональностью преобразователя. Высокоточное измерение расхода жидкостей и газов для широкого спектра стандартных измерительных задач.
|
Характеристики
| Модули S-DAT, T-DAT, F-Chip
Функция самодиагностики
Меню быстрой настройки Quick-Setup
3 Сумматора
Измерение пульсирующего расхода
Расширенная диагностика
Контроль дозирования
Измерение концентрации
|
Особенности преобразователя
| Качество: программное обеспечение для мониторинга заполнения и дозирования, плотности, очистки электродов, а также углубленной диагностики. Гибкие варианты передачи данных – множество видов связи. Автоматическое извлечение данных для обслуживания. 4-строчный дисплей с фоновой подсветкой и сенсорным управлением. Доступно компактное и раздельное исполнение прибора.
|
Диаметр
| DN 8...80
|
Смачиваемые материалы
| Измерительная трубка: 1.4539 (904L)
Присоединение: 1.4404 (316/316L)
|
Измеряемые параметры
| Массовый расход, плотность, температура, объемный расход, скорректированный объемный расход, эталонная плотность
|
Погрешность измерения
| По массе:+-0.75%
|
Диапазон измерения
| 0...180'000 кг/ч
|
Диапазон рабочего давления
| PN 40...100
Cl150...600
JIS 10...63K
|
Рабочая температура
| -40...+140°C
|
Диапазон окружающей температуры
| Стандартное исполнение: –20...+60 °C (–4...+140 °F)
Опция: -40...+60 °C (-40...+140 °F)
|
Материал корпуса сенсора
| 1.4301 (304), коррозионно-устойчивый
|
Материал корпуса преобразователя
| Литой под давлением алюминий с порошковым покрытием
1.4301 (304), листовой
CF3M (316L), литой
|
Степень защиты электроники
| IP 67
NEMA 4x
|
Дисплей/Настройка
| 4х-строчный с подсветкой
Сенсорное управление
|
Выходные сигналы
| 4...20мА
Импульсно-частотный (10кГц, активный/пассивный)
Реле/Сигнал состояния
|
Входные сигналы
| Сигнал состояния
Токовый вход
|
Коммуникация
| HART
PROFIBUS PA
Profibus DP
FOUNDATION Fieldbus
|
Источник питания
| 16...62 В пост. тока
85...260 В пер. тока (45...65 Гц)
20...55 В пер. тока (45...65 Гц)
|
Сертификаты на взрывозащиту
| ATEX
FM
CSA
|
Другие сертификаты и нормативы
| Материал 3.1, произведена калибровка на сертифицированном калибровочном оборудовании (соответствует ISO/IEC 17025), NAMUR, SIL, морской сертификат
PED, CRN
3-A
|
Техническое описание
