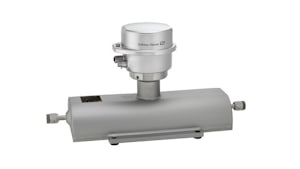

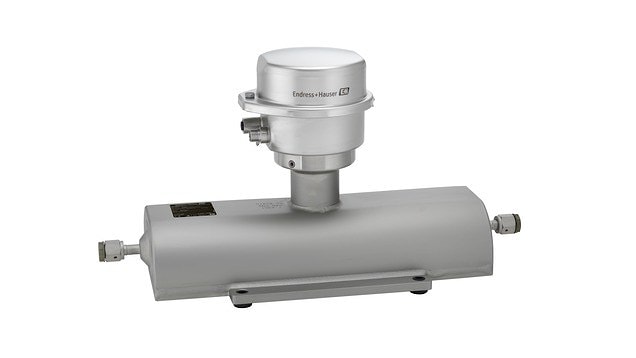

Однотрубный расходомер для малых расходов со сверхкомпактным преобразователем
Promass A известен благодаря высокой точности измерений малых расходов жидкостей и газов в условиях высокого и низкого давления. В сочетании с самым компактным корпусом преобразователя, расходомер обладает универсальностью при незначительных габаритах. Promass A 100 наилучшим образом подойдет для системных интеграторов, производителей модульного и комплектного оборудования. Доступен в исполнении в еще более компактном гигиеническом корпусе из нержавеющей стали и может размещаться даже на самых компактных стендах.
Преимущества
- Высочайшая безопасность процесса – самодренируемое исполнение измерительной трубы
- Меньше точек измерения – многопараметрическое измерение (расход, плотность, температура)
- Компактный монтаж – не требутся прямые участки до и после расходомера
- Компактный преобразователь – полная функциональность при незначительных габаритах
- Быстрая настройка без дополнительного программного и аппаратного обеспечения – встроенный веб-сервер
- Встроенная функция поверки и диагностики – технология Heartbeat Technology
Область применения
Принцип измерения не зависит от физических свойств среды, таких как плотность и вязкость.
Точное измерение расхода газа и жидкости для широкого спектра применений.
Технические характеристики
- Номинальный диаметр: DN 1 to 4
- Рабочее давление: до 400 бар
- Рабочая температура до +205 °C
- Прочный, сверх-компактный корпус преобразователя
- Высокая степень защиты: IP69K
- Предварительно сконфигурированный разъем
Спецификация
Принциип измерения
| Кориолисовые расходомеры
|
Основные функции
| Однотрубный расходомер для очень малых объемов со сверхкомпактным преобразователем. Точное измерение малых объемов жидкостей и газов для непрерывного управления процессом.
|
Характеристики
| Высочайшая безопасность процесса – самодренируемое исполнение измерительной трубы Меньше точек измерения процессов – многопараметрическое измерение (расход, плотность, температура). Компактный монтаж – нет необходимости в прямых входных или выходных участках. Номинальный диаметр: DN 1...4 (¹⁄₂₄...¹⁄₈"). Рабочее давление до 400 бар (5800 фунт/кв. дюйм).
|
Особенности преобразователя
| Компактный преобразователь – полная функциональность при незначительных габаритах. Быстрая настройка и локальное управление без дополнительного программного и аппаратного обеспечения – встроенный веб-сервер. Встроенная самодиагностика – функция Heartbeat Technology. Прочный сверхкомпактный корпус преобразователя. Высокий класс защитного исполнения: IP69K.
|
Диаметр
| DN 1...4 (¹⁄₂₄...¹⁄₈")
|
Смачиваемые материалы
| Измерительная трубка: 1.4539 (904L); Alloy C22, 2.4602 (UNS N06022)
Присоединение: 1.4539 (904L); Alloy C22, 2.4602 (UNS N06022); 1.4404 (316/316L)
|
Измеряемые параметры
| Массовый расход, плотность, температура, объемный расход, скорректированный объемный расход, эталонная плотность, концентрация
|
Погрешность измерения
| Массовый расход (жидкость): ±0,1 %
Объемный расход (жидкость): ±0,1 %
Массовый расход (газ): ±0,5 %
Плотность (жидкость): ±0,0005 г/см³
|
Диапазон измерения
| 0...450 кг/ч (0...16,5 фунт/мин)
|
Диапазон рабочего давления
| PN 40, Класс 300, 20K, 400 бар (5800 фунт/кв. дюйм)
|
Рабочая температура
| -50...+205 °C (-58...+401 °F)
|
Диапазон окружающей температуры
| Стандартное исполнение: -40...+60 °C (-40...+140 °F)
Опция: -50...+60 °C (-58...+140 °F)
|
Материал корпуса сенсора
| 1.4301 (304), коррозионностойкий
|
Материал корпуса преобразователя
| Компактное исполнение: AlSi10Mg, с покрытием
Компактное/сверхкомпактное исполнение: 1.4301 (304), 1.4404 (316L)
|
Степень защиты электроники
| Стандартное исполнение: IP66/67, защитная оболочка типа 4X Опция: IP69K
|
Дисплей/Настройка
| 4-строчный дисплей с задней подсветкой (без локального управления
Конфигурирование через веб-браузер и управляющее ПО
|
Выходные сигналы
| 4...20 мА HART (активный)
Импульсный/частотный/релейный выход (пассивный)
|
Входные сигналы
| Нет
|
Коммуникация
| HART, Modbus RS485, EtherNet/IP, PROFIBUS DP, PROFINET
|
Источник питания
| 20...30 В пост. тока
|
Сертификаты на взрывозащиту
| ATEX, IECEx, cCSAus
|
Безопасность изделия
| CE, C-Tick, EAC marking
|
Метрологические нормативы и сертификаты
| Calibration performed on accredited calibration facilities (acc. to ISO/IEC 17025), NAMUR
Heartbeat Technology complies with the requirements for traceable verification according to ISO 9001:2008 – Section 7.6 a (TÜV Attestation)
|
Сертификаты и нормативы по давлению
| CRN
|
Сертификаты на материалы
| 3.1 material
|
Гигиенические сертификаты и нормативы
| 3-A, EHEDG
|
