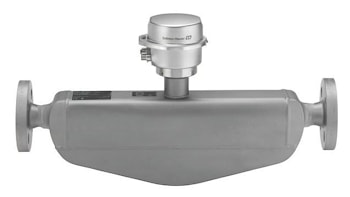

Расходомер с низкой стоимостью владения и сверхкомпактным преобразователем

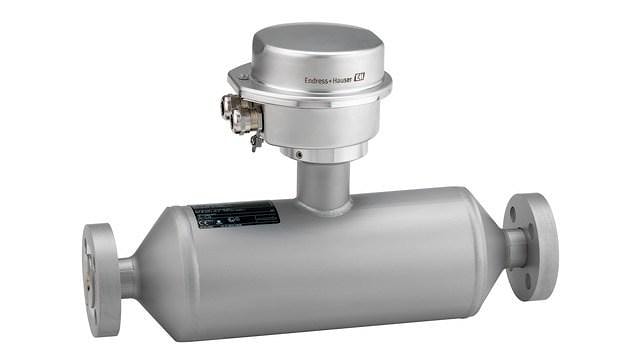

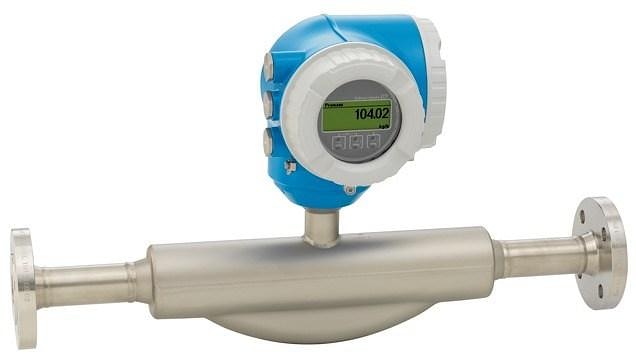

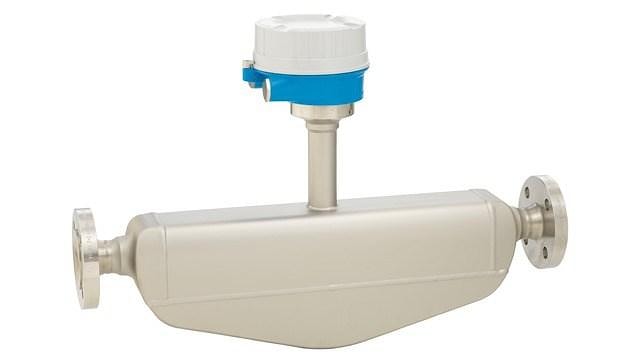

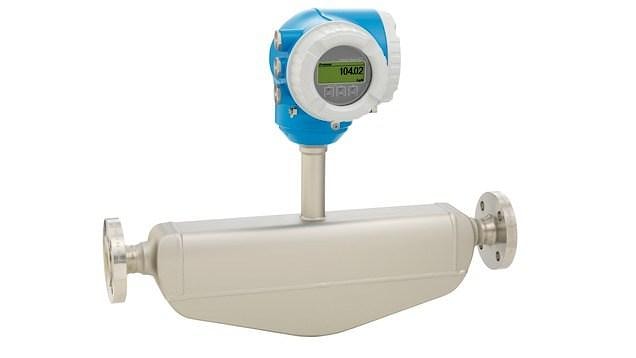

За Promass E закрепилась репутация прибора для технологического учета с низкой стоимостью владения. В сочетании с самым компактным корпусом преобразователя, доступным на сегодняшний день, расходомер отличается высокой производительностью при незначительных габаритах. Promass E 100 специально разработан для применения в областях, где важен его малый размер, и оптимально подойдет для системных интеграторов, производителей модульного и комплектного оборудования. Доступна версия со сверхкомпактным гигиеническим корпусом из нержавеющей стали и может размещаться даже на самых компактных стендах.
Преимущества
- Экономичность – многоцелевое устройство; альтернатива объемным расходомерам
- Меньше точек измерения процессов – многопараметрическое измерение (расход, плотность, температура)
- Простая установка – не требуются прямые участки до и после расходомера
- Компактный преобразователь – полная функциональность при незначительных габаритах
- Быстрая настройка без дополнительного программного и аппаратного обеспечения – встроенный веб-сервер
- Встроенная функция для самоповерки и диагностики – технология Heartbeat Technology
Область применения
Кориолисовый принцип измерения расхода не зависит от таких физических свойств жидкости, как вязкость и плотность.
Высокоточное измерение расхода жидкостей и газов в широком спектре стандартных применений.
Характеристики прибора
- Компактный сенсор с двумя измерительными трубками
- Рабочая температура жидкости до +140 °C
- Рабочее давление: до 100 бар
- Прочный сверхкомпактный корпус преобразователя
- Высокий класс защитного исполнения: IP69K
- Доступен локальный дисплей
Спецификация
Принциип измерения
| Кориолисовые расходомеры
|
Основные функции
| Минимизированная стоимость владения. Альтернатива традиционным объемным расходомерам - в ультракомпактном исполнении.
|
Характеристики
| Экономическая эффективность – универсальное устройство; альтернатива традиционным датчикам объемного расхода. Меньше измерительных точек в процессе – многопараметрическое измерение (расход, плотность, температура). Компактность при монтаже – не требуется входных и выходных прямых участков. Компактный двухтрубный сенсор. Температура среды до +140 °C.
|
Особенности преобразователя
| Полная функциональность кориолиосового расходомера при ультракомпактной конструкции корпуса.
|
Диаметр
| DN 8...80
|
Смачиваемые материалы
| Измерительная трубка: 1.4539 (904L)
Присоединение к процессу: 1.4404 (316/316L)
|
Измеряемые параметры
| Массовый расход, плотность, температура, объемный расход, приведенный объемный расход, референсная плотность, концентрация
|
Погрешность измерения
| Массовый расход (жидкости): ±0.15 %
Объемный расход (жидкости): ±0.15 %
Массовый расход (газа): ±0.75 %
Плотность (жидкости): ±0.0005 г/см³
|
Диапазон измерения
| 0...180'000 кг/ч
|
Диапазон рабочего давления
| PN 100, Class 600, 63K
|
Рабочая температура
| -40...+140 °C
|
Диапазон окружающей температуры
| Стандартное исполнение: –40...+60 °C
Опция: –50...+60 °C
|
Материал корпуса сенсора
| 1.4301 (304), стойкая к коррозии
|
Материал корпуса преобразователя
| Компактный: AlSi10Mg
Ультракомпактный: 1.4301 (304), 1.4404 (316L)
|
Степень защиты электроники
| Стандартное исполнение: IP66/67, type 4X
Опция: IP69K
|
Дисплей/Настройка
| Встроенный веб-сервер для быстрого ввода в эксплуатацию
|
Выходные сигналы
| 4‐20 мА HART (активный)
Импульсный/частотный/дискретный (пассивный)
|
Входные сигналы
| -
|
Коммуникация
| HART, Modbus RS485, EtherNet/IP, PROFIBUS DP, PROFINET
|
Источник питания
| 20 ... 30 В пост. тока
|
Сертификаты на взрывозащиту
| ATEX, IECEx, cCSAus, INMETRO, NEPSI
|
Безопасность изделия
| CE, C-Tick, EAC marking
|
Метрологические нормативы и сертификаты
| Calibration performed on accredited calibration facilities (acc. to ISO/IEC 17025)
Heartbeat Technology complies with the requirements for traceable verification according to ISO 9001:2008 – Section 7.6 a (TÜV Attestation)
|
Marine approvals and certificates
| ABS (American Bureau of Shipping)
BV (Bureau Veritas)
LR (Lloyds Register)
|
Сертификаты и нормативы по давлению
| PED, CRN
|
Сертификаты на материалы
| 3.1 material
|
Гигиенические сертификаты и нормативы
| 3-A
|
