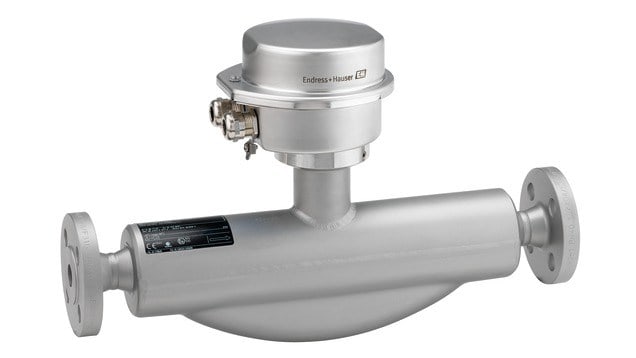

Кориолисовый расходомер Proline Promass F 100

Расходомер с высочайшей точностью, надежностью и сверхкомпактным преобразователем
Promass F способен осуществлять высокоточные измерения при изменяющихся условиях процесса. Расходомер подходит для самых различных областей применения. В сочетании с самым компактным корпусом преобразователя, расходомер отличается высокой функциональностью при незначительных габаритах. Promass F 100 наилучшим образом подойдет для системных интеграторов, производителей модульного и комплектного оборудования. Доступен в исполнении в еще более компактном гигиеническом корпусе из нержавеющей стали и может размещаться даже на самых компактных стендах.

Преимущества
- Высочайшая безопасность процесса – устойчивость к внешним вибрациям
- Меньше точек измерения – многопараметрическое измерение (расход, плотность, температура)
- Компактный монтаж – не требутся прямые участки до и после расходомера
- Компактный преобразователь – полная функциональность при незначительных габаритах
- Быстрая настройка без дополнительного программного и аппаратного обеспечения – встроенный веб-сервер
- Встроенная функция поверки и диагностики – технология Heartbeat Technology

Область применения
Принцип измерения не зависит от физических свойств среды, таких как плотность и вязкость.
Точное измерение расхода газа и жидкости для широкого спектра применений.

Технические характеристики
- Массовый расход: погрешность ±0.05%
- Номинальный вторичный объем до 40 бар
- Номинальный диаметр: DN 8 до 250
- Прочный, сверх-компактный корпус преобразователя
- Высокая степень защиты: IP69K
- Предварительно сконфигурированный разъем

Спецификация

Принциип измерения	Кориолисовые расходомеры
Основные функции	Расходомер с высочайшей точностью, надежностью и сверхкомпактным преобразователем. Высочайшая производительность измерений жидкостей и газов в меняющихся сложных условиях процесса.
Характеристики	Высочайшая безопасность технологического процесса – устойчивость в меняющихся и сложных условиях Меньше точек измерения процессов – многопараметрическое измерение (расход, плотность, температура). Компактный монтаж – нет необходимости в прямых входных или выходных участках. Массовый расход: погрешность измерения ±0,05 % (PremiumCal) Вторичный кожух до 40 бар (580 фунт/дюйм)
Особенности преобразователя	Компактный преобразователь – полная функциональность при незначительных габаритах. Быстрая настройка и локальное управление без дополнительного программного и аппаратного обеспечения – встроенный веб-сервер. Встроенная самодиагностика – функция Heartbeat Technology. Прочный сверхкомпактный корпус преобразователя. Высокий класс защитного исполнения: IP69K.
Диаметр	DN 8 ... 250 (⅜ ...10")
Смачиваемые материалы	Измерительная трубка: 1.4539 (904L); 1.4404 (316/316L); Alloy C22, 2.4602 (UNS N06022) Присоединение: 1.4404 (316/316L); Alloy C22, 2.4602 (UNS N06022)
Измеряемые параметры	Массовый расход, плотность, температура, объемный расход, скорректированный объемный расход, эталонная плотность, концентрация
Погрешность измерения	Массовый расход (жидкость): ±0,1 % (стандарт), 0,05% (опция) Объемный расход (жидкость): ±0,1 % Массовый расход (газ): ±0,35 % Плотность (жидкость): ±0,0005 г/см³
Диапазон измерения	0...2 200 000 кг/ч (0...80 840 фунт/мин)
Диапазон рабочего давления	PN 100, класс 600, 63K
Рабочая температура	Стандартное исполнение: -50...+150 °C (-58...+302 °F) Опция: -50....+200 °C (-58 ... +392 °F)
Диапазон окружающей температуры	Стандартное исполнение: -40...+60 °C (-40...+140 °F) Опция: -50...+60 °C (-58...+140 °F)
Материал корпуса сенсора	1.4301/1.4307 (304L), коррозионностойкий
Материал корпуса преобразователя	Компактное исполнение: AlSi10Mg, с покрытием Компактное/сверхкомпактное исполнение: 1.4301 (304), 1.4404 (316L)
Степень защиты электроники	Стандартное исполнение: IP66/67, защитная оболочка типа 4X Опция: IP69K
Дисплей/Настройка	4-строчный дисплей с задней подсветкой (без локального управления Конфигурирование через веб-браузер и управляющее ПО
Выходные сигналы	4...20 мА HART (активный) Импульсный/частотный/релейный выход (пассивный)
Входные сигналы	Нет
Коммуникация	HART, Modbus RS485, EtherNet/IP, PROFIBUS DP, PROFINET
Источник питания	20...30 В пост. тока
Сертификаты на взрывозащиту	ATEX, IECEx, cCSAus, NEPSI, INMETRO
Безопасность изделия	CE, C-Tick, EAC marking
Метрологические нормативы и сертификаты	Calibration performed on accredited calibration facilities (acc. to ISO/IEC 17025) Heartbeat Technology complies with the requirements for traceable verification according to ISO 9001:2008 – Section 7.6 a (TÜV attestation)
Marine approvals and certificates	ABS (American Bureau of Shipping) BV (Bureau Veritas) LR (Lloyds Register)
Сертификаты и нормативы по давлению	PED, CRN, AD 2000
Сертификаты на материалы	3.1 material NACE MR0175/MR0103, PMI; welding test acc. to EN ISO, ASME, NORSOK
Гигиенические сертификаты и нормативы	3-A, EHEDG
