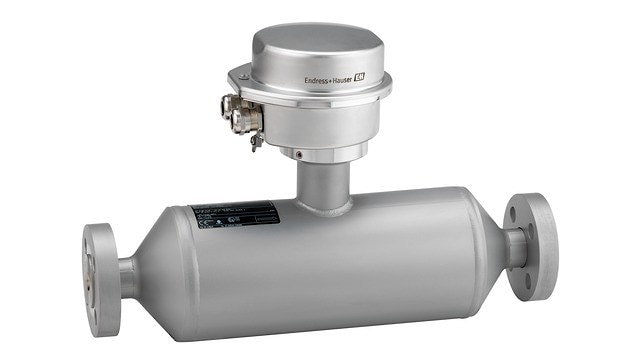

Сочетает возможности измерения расхода и вязкости со сверхкомпактными размерами преобразователя.

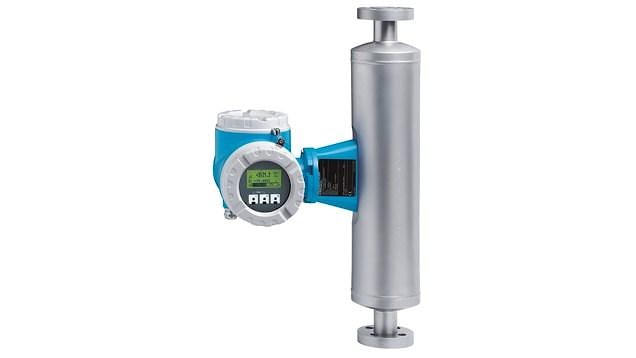

Расходомер Promass I 100 имеет исполнение с прямой измерительной трубкой, что позволяет осуществлять измерения массового расхода, плотности и температуры, а также вязкости. В сочетании с самым компактным корпусом преобразователя, доступным на сегодняшний день, расходомер отличается высокой универсальностью при незначительных габаритах. Promass I 100 наилучшим образом подойдет для системных интеграторов, производителей модульного и комплектного оборудования.
Преимущества- Энергоэффективный – полнопроходное исполнение обеспечивает минимальные потери давления
- Меньше точек измерения – многопараметрическое измерение (массовый расход, плотность, температура, вязкость)
- Простая установка – не требутся прямые участки до и после расходомера
- Компактный преобразователь – полная функциональность при незначительных габаритах
- Быстрая настройка без дополнительного программного и аппаратного обеспечения – встроенный веб-сервер
- Встроенная функция поверки и диагностики – технология Heartbeat Technology
Область применения
Принцип измерения не зависит от физических свойств среды, таких как плотность и вязкость.
Точное измерение расхода газа и жидкости для широкого спектра применений.
Технические характеристики- Прямая, легко-очищающаяся однотрубная система
- Технология TMB®
- Материал измерительной трубки - Титан
- Прочный, сверх-компактный корпус преобразователя
- Высокая степень защиты: IP69K
- Предварительно сконфигурированный разъем
Спецификация
Принциип измерения
| Кориолисовые расходомеры
|
Основные функции
| Однотрубный сенсор по технологии TMB®. Очень компактный прибор для прямого измерения вязкости продукта
|
Характеристики
| Титановая измерительная трубка
Конструкция полностью соотвествует диаметру трубопровода
Смачиваемые части: Титан
HBT Plus: Определение срока службы и автокомпенсация
Компактный трансмиттер из алюминия или нержавеющей стали (316L)
Передача данных по 4-20 мА HART, Импульсный/Частотный/Дискретный, EtherNet/IP, PROFIBUS DP, Modbus RS485
Международные сертификаты на применение во взрывоопасных зонах: ATEX, IECEx, cCSAus, NEPSI, TIIS
|
Особенности преобразователя
| Компактный преобразователь – полная функциональность при незначительных габаритах. Быстрая настройка и локальное управление без дополнительного программного и аппаратного обеспечения – встроенный веб-сервер. Встроенная самодиагностика – функция Heartbeat Technology. Прочный сверхкомпактный корпус преобразователя. Высокий класс защитного исполнения: IP69K.
|
Диаметр
| DN 8...80
|
Смачиваемые материалы
| Измерительная трубка: Титан класс 9
Присоединение: Титан, класс 2
|
Измеряемые параметры
| Массовый расход, плотность, температура, объемный расход, скорректированный объемный расход, эталонная плотность, концентрация, вязкость
|
Погрешность измерения
| Массовый расход:+-0.10 %
Объемный расход: +-0.10 %
|
Диапазон измерения
| 0...180'000 кг/ч
|
Диапазон рабочего давления
| PN 16...100
Cl 150...600
JIS 10...63K
|
Рабочая температура
| -50...+150°C
|
Диапазон окружающей температуры
| Стандартное исполнение: -40...+60 °C (-40...+140 °F)
Опция: -50...+60 °C (-58...+140 °F)
|
Материал корпуса сенсора
| 1.4301/1.4307 (304L), коррозионностойкий
|
Материал корпуса преобразователя
| Компактное исполнение: AlSi10Mg, с покрытием
Компактное/сверхкомпактное исполнение: 1.4301 (304), 1.4404 (316L)
|
Степень защиты электроники
| IP 67
NEMA 4x
IP69K
|
Дисплей/Настройка
| Встроенный веб-серверс для быстрого ввода в эксплуатацию
|
Выходные сигналы
| 4...20мА
Импульсный/Частотный/Сигнал состояния (10кГц, пассивный)
|
Входные сигналы
| -
|
Коммуникация
| HART
PROFIBUS PA
Profibus DP
FOUNDATION Fieldbus
|
Источник питания
| 20...30 В пост. тока
|
Сертификаты на взрывозащиту
| ATEX
cCSAus IECEx
|
Безопасность изделия
| CE, C-Tick, EAC marking
|
Метрологические нормативы и сертификаты
| Calibration performed on accredited calibration facilities (acc. to ISO/IEC 17025)
Heartbeat Technology complies with the requirements for traceable verification according to ISO 9001:2008 – Section 7.6 a (TÜV Attestation)
|
Сертификаты и нормативы по давлению
| PED, CRN
|
Сертификаты на материалы
| 3.1 material
|
