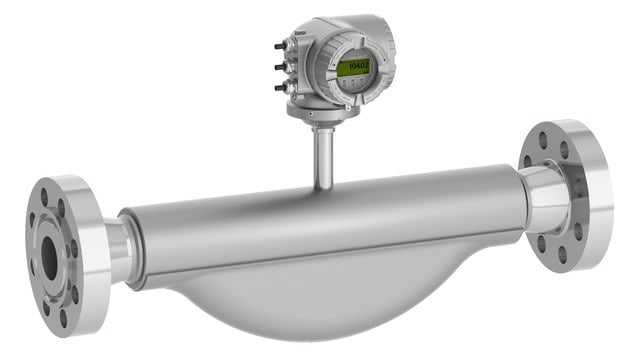

Надежный расходомер для работы при высоком давлении, удобный доступ к электронике преобразователя, компактное исполнение
Promass O предназначен для сверхточного измерения расхода жидкостей и газов при высоком рабочем давлении в нефтяной и газовой промышленности. Сенсор подходит для применения на береговых/плавучих установках и обладает стойкостью к коррозионному растрескиванию при напряжениях. В комбинации с компактным трансмиттером Promass O 300 обладает высокой гибкостью с точки зрения эксплуатации и системной интеграции: удобный доступ к электронике трансмиттера, выносной дисплей, улучшенные возможности подключения. Технология Heartbeat обеспечивает постоянную безопасность процесса.
Преимущества - Максимальная безопасность — высочайшая стойкость к коррозионному растрескиванию при напряжениях
- Меньше точек измерения процесса – многопараметрическое измерение (расход, плотность, температура)
- Простая установка – не требуются прямые участки до и после расходомера
- Полный доступ к информации о процессе и диагностике – числовые данные, свободно совместимые выходные сигналы и цифровые протоколы
- Упрощение и разнообразие – легко конфигурируемая функциональность ввода-вывода
- Встроенная функция для самоповерки и диагностики – технология Heartbeat Technology
Область применения Кориолисовый принцип измерения расхода не зависит от таких физических свойств жидкости, как вязкость и плотность.
Для высочайшей точности измерения в условиях высокого давления; подходит для применения на береговых/плавучих установках.
Характеристики устройства - Измерительные трубки из стали 25Cr Duplex, 1.4410 (UNS S32750)
- Рабочее давление до PN 250 (класс 1500)
- Номинальный диаметр: DN 80 ... 150 (3 ...6")
- Компактный двухкамерный корпус, до трех выходных сигналов
- Сенсорный дисплей с подсветкой и доступом WLAN
- Выносной дисплей
Спецификация
Принциип измерения
Кориолисовые расходомеры
Основные функции
The robust high-pressure flowmeter with a compact, easily accessible transmitter. For premium accuracy at highest process pressures; fully suitable for on/offshore conditions.
Характеристики
Максимальная безопасность — высочайшая стойкость к растрескиванию, вызываемому коррозией при напряжениях. Меньше точек измерения процессов – многопараметрическое измерение (расход, плотность, температура). Простая установка – не требует входных или выходных прямых участков. Измерительная трубка в 25Cr Duplex, 1.4410 (UNS S32750). Рабочее давление до PN 250 (класс 1500).
Особенности преобразователя
Full access to process and diagnostic information – numerous, freely combinable I/Os and fieldbuses. Reduced complexity and variety – freely configurabe I/O functionality. Integrated verification – Heartbeat Technology. Compact dual-compartment housing with up to 3 I/Os. Backlit display with touch control and WLAN access.
Mass flow (liquid): ±0.1 (standard), 0.05 % (option)
Volume flow (liquid): ±0.1 %
Mass flow (gas): ±0.35 %
Density (liquid): ±0.0005 g/cm³
Диапазон измерения
0...800 000 кг/ч (0...29 400 фунт/мин)
Диапазон рабочего давления
PN 250, Class 1500
Рабочая температура
–40 to +205 °C (–40 to +401 °F)
Диапазон окружающей температуры
Standard: –40 to +60 °C (–40 to +140 °F)
Option: –50 to +60 °C (–58 to +140 °F)
Материал корпуса сенсора
1.4404 (316L), highest corrosion resistance
Материал корпуса преобразователя
AlSi10Mg, coated; 1.4409 (CF3M) similar to 316L; stainless steel for hygenic transmitter design
Степень защиты электроники
IP66/67, type 4X enclosure
Дисплей/Настройка
4-line backlit display with touch control (operation from outside)
Configuration via local display and operating tools possible
Remote display available
Выходные сигналы
3 outputs:
4-20 mA HART (active/passive)
4-20 mA WirelessHART
4-20 mA (active/passive)
Pulse/frequency/switch output (active/passive)
Double pulse output (active/passive)
Relay output
Входные сигналы
Status input
4-20 mA input
Коммуникация
HART, WirelessHART, PROFIBUS PA/DP, FOUNDATION Fieldbus, Modbus RS485, EtherNet/IP, PROFINET
Источник питания
DC 24 V
AC 100 to 230 V
AC 100 to 230 V / DC 24 V (non-hazardous area)
Сертификаты на взрывозащиту
ATEX, IECEx, cCSAus, EAC
Безопасность изделия
CE, C-TICK, EAC
Functional safety
Функциональная безопасность
Метрологические нормативы и сертификаты
Calibration performed on accredited calibration facilities (acc. to ISO/IEC 17025)
Custody transfer
Heartbeat Technology complies with the requirements for traceable verification according to ISO 9001:2008 – Section 7.6 a (TÜV attestation)"
Сертификаты и нормативы по давлению
PED, CRN, AD 2000
Сертификаты на материалы
3.1 material
NACE MR0175/MR0103, PMI; welding test acc. to EN ISO, ASME, NORSOK"
