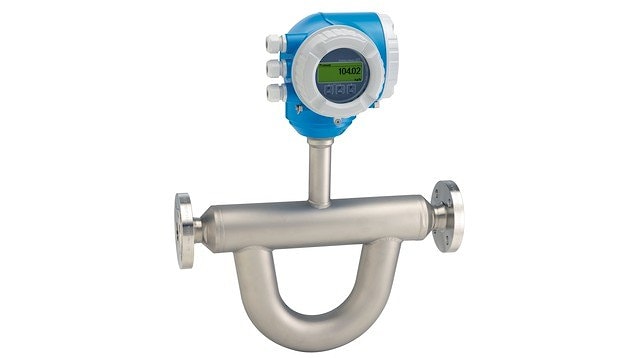

Инновационное решение для сложных применений с удобным доступом к электронике преобразователя в компактном исполнении
Promass Q 300 обеспечивает максимальную точность измерений массового расхода, объемного расхода и плотности. Этот расходомер является предпочтительным для использования в коммерческом учете; он оптимизирован для работы с жидкостями, в которых предполагается присутствие свободного газа. Преобразователь в компактном исполнении обладает высокой гибкостью с точки зрения эксплуатации и системной интеграции: удобный доступ к электронике преобразователя, удаленный дисплей и улучшенные возможности подключения. Технология Heartbeat обеспечивает постоянное соответствие нормам и безопасность процесса.
Преимущества - Гарантированное качество измерений – непревзойденная точность при измерении массового расхода, объемного расхода и плотности
- Оптимизированные характеристики для жидкостей со свободным газом – MFT (многочастотная технология)
- Меньше точек измерения процесса – многопараметрическое измерение (расход, плотность, температура)
- Простая установка – не требуются прямые участки до и после расходомера
- Полный доступ к информации о процессе и диагностике – числовые данные, свободно совместимые входные/выходные сигналы и цифровые протоколы
- Упрощение и разнообразие – легко конфигурируемая функциональность ввода-вывода
- Встроенная функция для самоповерки и диагностики – технология Heartbeat Technology
Область применения Кориолисовый принцип измерения расхода не зависит от таких физических свойств жидкости, как вязкость и плотность.
Высочайший уровень качества измерения для коммерческого учета, плотности и сложных областей применения.
Характеристики устройства - Массовый расход: погрешность измерения ±0,05 % (PremiumCal)
- Плотность: погрешность измерения ±0,2 кг/м3
- Широкий динамический диапазон благодаря малым значениям потери давления и нулевой точки
- Компактный двухкамерный корпус, до трех входных/выходных сигналов
- Сенсорный дисплей с подсветкой и беспроводным доступом WLAN
- Доступен выносной дисплей
Спецификация
Принциип измерения
Кориолисовые расходомеры
Основные функции
The innovative specialist for challenging applications with a compact, easily accessible transmitter. Secured measuring quality – unmatched accuracy of mass flow, volume flow and density. Highest measurement performance for custody transfer, density and challenging applications.
Характеристики
Optimized performance for liquids with entrained gas – MFT (Multi-Frequency Technology). Fewer process measuring points – multivariable measurement (flow, density, temperature). Space-saving installation – no in/outlet run needs. Mass flow: measured error ±0.05 % (PremiumCal). Density: measured error ±0.2 kg/m3.
Особенности преобразователя
Full access to process and diagnostic information – numerous, freely combinable I/Os and fieldbuses. Reduced complexity and variety – freely configurabe I/O functionality. Integrated verification – Heartbeat Technology. Compact dual-compartment housing with up to 3 I/Os. Backlit display with touch control and WLAN access.
Mass flow (liquid): ±0.1 % (standard), 0.05 % (option)
Volume flow (liquid): ±0.1 %
Mass flow (gas): ±0.35 %
Density (liquid): ±0.5 kg/m³"
Диапазон измерения
0 to 550 000 kg/h (0 to 20 210 lb/min)
Диапазон рабочего давления
PN 100, класс 600, 63K
Рабочая температура
Стандартное исполнение: -50...+205°C (-58...+401 °F)
Опция: -196...+150 °C (-321...+302 °F)
Диапазон окружающей температуры
Standard: - 20 to +60 °C (–40 to +140 °F)
Option:–40 to +60 °C (–40 to +140 °F)
Материал корпуса сенсора
1.4404 (316L), highest corrosion resistance
Материал корпуса преобразователя
AlSi10Mg, coated; 1.4409 (CF3M) similar to 316L; stainless steel for hygenic transmitter design
Степень защиты электроники
IP66/67, type 4X enclosure
Дисплей/Настройка
4-line backlit display with touch control (operation from outside)
Configuration via local display and operating tools possible
Remote display available
Выходные сигналы
3 outputs:
4-20 mA HART (active/passive)
4-20 mA WirelessHART
4-20 mA (active/passive)
Pulse/frequency/switch output (active/passive)
Double pulse output (active/passive)
Relay output
Входные сигналы
Status input
4-20 mA input
Коммуникация
HART, WirelessHART, PROFIBUS PA/DP, FOUNDATION Fieldbus, Modbus RS485, EtherNet/IP, PROFINET
Источник питания
DC 24 V
AC 100 to 230 V
AC 100 to 230 V / DC 24 V (non-hazardous area)
Сертификаты на взрывозащиту
ATEX, IECEx, cCSAus, NEPSI, INMETRO, EAC
Безопасность изделия
CE, C-TICK, EAC
Functional safety
Функциональная безопасность
Метрологические нормативы и сертификаты
Произведена калибровка на сертифицированном калибровочном оборудовании (соответствует ISO/IEC 17025)
Коммерческий учет
Функция Heartbeat Technology соответствует требованиям к прослеживаемой поверке согласно ISO 9001:2008 – Раздел 7.6 a (Аттестация TÜV)
Сертификаты и нормативы по давлению
PED, CRN, AD 2000
Сертификаты на материалы
3.1 material
NACE MR0175/MR0103, PMI; welding test acc. to EN ISO, ASME, NORSOK
