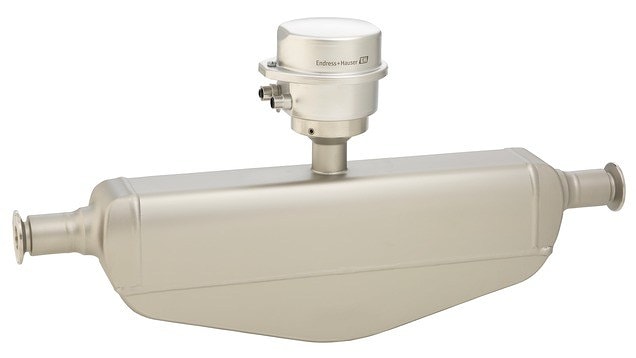

Promass P разработан для применения в стерильных процессах фармацевтической промышленности. Предназначен для биотехнологических применений, требующих максимального соблюдения инструкций и правил. В комбинации с компактным преобразователем Promass P 300 обладает высокой гибкостью с точки зрения эксплуатации и системной интеграции: удобный доступ к электронике преобразователя, выносной дисплей, улучшенные возможности подключения. Технология Heartbeat обеспечивает постоянное соответствие нормам и безопасность процесса.
- Меньше точек измерения процесса – многопараметрическое измерение (расход, плотность, температура)
- Полный доступ к информации о процессе и диагностике – числовые данные, свободно совместимые входные/выходные сигналы и цифровые протоколы
- Упрощение и разнообразие – легко конфигурируемая функциональность ввода-вывода
- Встроенная функция для самоповерки и диагностики – технология Heartbeat Technology
Кориолисовый принцип измерения расхода не зависит от таких физических свойств жидкости, как вязкость и плотность.
Предназначен для применения в стерильных условиях в фармацевтической промышленности.
- Соответствие требованиям стандартов ASME BPE, 3-A и EHEDG; низкое содержание дельта-феррита
Принциип измерения
| Кориолисовые расходомеры
|
Основные функции
| Специальное решение с легкодоступным преобразователем в компактном исполнении для использования в фармацевтической промышленности. Предназначен для применения в стерильных условиях в фармацевтической промышленности.
|
Характеристики
| Highest process quality – fully compliant to industry requirements. Fewer process measuring points – multivariable measurement (flow, density, temperature). Space-saving installation – no in/outlet run needs. ASME BPE, 3-A and EHEDG conform & low delta ferrite. Electropolished measuring tube in 1.4435 (316L).
|
Особенности преобразователя
| Full access to process and diagnostic information – numerous, freely combinable I/Os and fieldbuses. Reduced complexity and variety – freely configurabe I/O functionality. Integrated verification – Heartbeat Technology. Compact dual-compartment housing with up to 3 I/Os. Backlit display with touch control and WLAN access.
|
Диаметр
| DN 8 to 50 (⅜ to 2")
|
Смачиваемые материалы
| Measuring tube: 1.4435 (316L)
Connection: 1.4435 (316L); 1.4404 (316/316L)
|
Измеряемые параметры
| Mass flow, density, temperature, volume flow, corrected volume flow, reference density, concentration
|
Погрешность измерения
| Mass flow (liquid): ±0.1 %
Volume flow (liquid): ±0.1 %
Mass flow (gas): ±0.5 %
Density (liquid): ±0.0005 g/cm³
|
Диапазон измерения
| 0 to 70 000 kg/h (0 to 2570 lb/min)
|
Диапазон рабочего давления
| PN 40, Class 150, 20K
|
Рабочая температура
| Standard: –50 to +150 °C (–58 to +302 °F)
Option: –50 to +205 °C (–58 to +401 °F)
|
Диапазон окружающей температуры
| Standard: –40 to +60 °C (–40 to +140 °F)
Option: –50 to +60 °C (–58 to +140 °F)
|
Материал корпуса сенсора
| 1.4301 (304), corrosion resistant
|
Материал корпуса преобразователя
| AlSi10Mg, coated; 1.4409 (CF3M) similar to 316L; stainless steel for hygenic transmitter design
|
Степень защиты электроники
| IP66/67, type 4X enclosure
|
Дисплей/Настройка
| 4-line backlit display with touch control (operation from outside)
Configuration via local display and operating tools possible
Remote display available"
|
Выходные сигналы
| 3 outputs:
4-20 mA HART (active/passive)
4-20 mA WirelessHART
4-20 mA (active/passive)
Pulse/frequency/switch output (active/passive)
Double pulse output (active/passive)
Relay output
|
Входные сигналы
| Вход сигнала состояния
Вход 4...20 мА
|
Коммуникация
| HART, WirelessHART, PROFIBUS PA/DP, FOUNDATION Fieldbus, Modbus RS485, EtherNet/IP, PROFINET
|
Источник питания
| 24 В пост. тока
100...230 В перем. тока
100...230 В перем. тока/24 В пост. тока (безопасная зона)
|
Сертификаты на взрывозащиту
| ATEX, IECEx, cCSAus, NEPSI, INMETRO, EAC
|
Безопасность изделия
| CE, C-TICK, EAC
|
Functional safety
| Functional safety according to IEC 61508, applicable in safety-relevant applications in accordance with IEC 61511
|
Метрологические нормативы и сертификаты
| Calibration performed on accredited calibration facilities (acc. to ISO/IEC 17025)
Heartbeat Technology complies with the requirements for traceable verification according to ISO 9001:2008 – Section 7.6 a (TÜV attestation)
|
Сертификаты и нормативы по давлению
| PED, CRN
|
Сертификаты на материалы
| 3.1 material
|
Гигиенические сертификаты и нормативы
| 3-A, EHEDG, ASME BPE, ISPE
|
