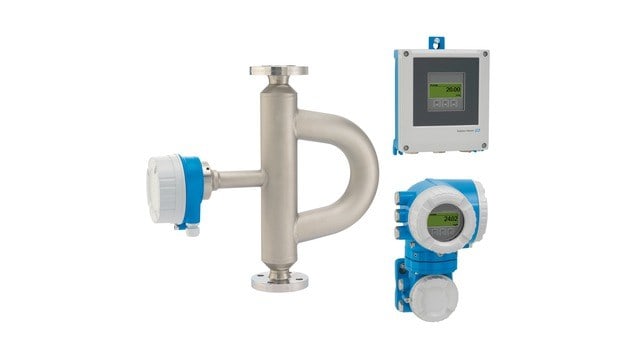

Кориолисовый расходомер Proline Promass Q 500

Кориолисовый расходомер Proline Promass Q 500  Инновационное решение для сложных применений в раздельном исполнении, до 4-х входных/выходных сигналов
Promass Q 500 обеспечивает наиболее высокую точность измерений массового расхода, объемного расхода и плотности. Предпочтительно использовать прибор для коммерческого учета, а также для работы с жидкостями, в которых предполагается присутствие свободного газа. Оснащенный инновационным преобразователем в раздельном исполнении расходомер Promass Q 500 обладает максимальной гибкостью при установке и безопасен при эксплуатации в сложных условиях. Технология Heartbeat обеспечивает соответствие нормам и безопасность процесса.

Преимущества
- Гарантированное качество измерений – непревзойденная точность при измерении массового расхода, объемного расхода и плотности
- Оптимизированные измерения для жидкостей со свободным газом – MFT (многочастотная технология)
- Меньше точек измерения процесса – многопараметрическое измерение (расход, плотность, температура)
- Простая установка – не требуются прямые участки до и после расходомера
- Полный доступ к информации о процессе и диагностике – числовые данные, свободно совместимые входные/выходные сигналы и цифровые протоколы
- Упрощение и разнообразие – легко конфигурируемая функциональность ввода-вывода
- Встроенная функция для самоповерки и диагностики – технология Heartbeat Technology

Область применения
Кориолисовый принцип измерения расхода не зависит от таких физических свойств жидкости, как вязкость и плотность.
Высочайший уровень функциональности для измерения плотности и сложных областей применения

Характеристики устройства
- Массовый расход: погрешность измерения ±0,05 % (PremiumCal)
- Плотность: погрешность измерения ±0,2 кг/м3
- Широкий динамический диапазон благодаря низкой потере давления/нулевой точки
- Раздельное исполнение с поддержкой до 4-х входных/выходных сигналов
- Сенсорный дисплей с подсветкой и беспроводным доступом WLAN
- Стандартный кабель между датчиком и преобразователем

Спецификация
Принциип измерения

Кориолисовые расходомеры

Основные функции

The innovative specialist for challenging applications, as remote version with up to 4 I/Os. Secured measuring quality – unmatched accuracy of mass flow, volume flow and density. Highest measurement performance for custody transfer, density and challenging applications.

Характеристики

Оптимизированная производительность для жидкостей с увлеченным газом – MFT (технология с применением нескольких частот). Меньше точек измерения процессов – многопараметрическое измерение (расход, плотность, температура). Простая установка – не требует входных или выходных прямых участков. Массовый расход: погрешность измерения ±0,05 % (PremiumCal) Плотность: погрешность измерения ±0,2 кг/м3.

Особенности преобразователя

Full access to process and diagnostic information – numerous, freely combinable I/Os and fieldbuses. Reduced complexity and variety – freely configurabe I/O functionality. Integrated verification – Heartbeat Technology. Remote version with up to 4 I/Os. Backlit display with touch control and WLAN access.

Диаметр

DN 25 to 100 (1" to 4")

Смачиваемые материалы

Measuring tube: 1.4404 (316/316L); stainless steel for cryogenic applications
Connection: 1.4404 (316/316L)

Измеряемые параметры

Mass flow, density, temperature, volume flow, corrected volume flow, reference density, concentration

Погрешность измерения

Mass flow (liquid): ±0.1 % (standard), 0.05 % (option)
Volume flow (liquid): ±0.1 %
Mass flow (gas): ±0.35 %
Density (liquid): ±0.5 kg/m³

Диапазон измерения

0 to 400 000 kg/h (0 to 14 697 lb/min)

Диапазон рабочего давления

PN 100, Class 600, 63K

Рабочая температура

Standard: –50 to +205°C (–58 to +401 °F)
Option: –196 to +150 °C (–321 to +302 °F)

Диапазон окружающей температуры

Standard: - 4 to +60 °C (–4 to +140 °F)
Option:–40 to +60 °C (–40 to +140 °F)

Материал корпуса сенсора

1.4404 (316L), highest corrosion resistance

Материал корпуса преобразователя

AlSi10Mg, с покрытием; 1.4409 (CF3M) аналогично 316L; поликарбонат

Степень защиты электроники

IP66/67, type 4X enclosure. Transmitter remote version: IP66/67, Type 4X enclosure

Дисплей/Настройка

4-line backlit display with touch control (operation from outside)
Configuration via local display and operating tools possible

Выходные сигналы

4 выхода:
4...20 мА HART (активный/пассивный)
4...20 мА (активный/пассивный)
Импульсный/частотный/релейный выход (активный/пассивный)
Релейный выход

Входные сигналы

Вход сигнала состояния Вход 4...20 мА

Коммуникация

HART, WirelessHART, PROFIBUS PA/DP, FOUNDATION Fieldbus, Modbus RS485, EtherNet/IP, PROFINET

Источник питания

DC 24 V
AC 100 to 230 V
AC 100 to 230 V / DC 24 V (non-hazardous area)

Сертификаты на взрывозащиту

ATEX, IECEx, cCSAus, NEPSI, INMETRO, EAC

Безопасность изделия

CE, C-TICK, EAC

Functional safety

Functional safety according to IEC 61508, applicable in safety-relevant applications in accordance with IEC 61511

Метрологические нормативы и сертификаты

Calibration performed on accredited calibration facilities (acc. to ISO/IEC 17025)
Custody transfer
Heartbeat Technology complies with the requirements for traceable verification according to ISO 9001:2008 – Section 7.6 a (TÜV attestation)

Сертификаты и нормативы по давлению

PED, CRN, AD 2000

Сертификаты на материалы

3.1 material
NACE MR0175/MR0103, PMI; welding test acc. to EN ISO, ASME, NORSOK

Гигиенические сертификаты и нормативы

3-A, EHEDG


Техническое описание


производитель
Endress+Hauser
