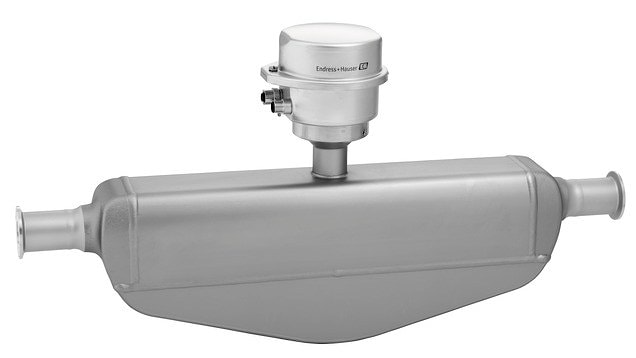

Кориолисовый расходомер Proline Promass S 300

Легко очищаемая, самодренируемая, однотрубная конструкция сенсора с удобным доступом к электронике преобразователя
Promass S является передовым устройством гигиенического исполнения, предназначенным для применения в пищевой промышленности, где требуется оптимальная очистка. Однотрубная самодренируемая система обеспечивает бережное обращение с жидкостями. В комбинации с компактным преобразователем Promass S 300 обладает высокой гибкостью с точки зрения эксплуатации и системной интеграции: удобный доступ к электронике преобразователя, выносной дисплей, улучшенные возможности подключения. Технология Heartbeat обеспечивает постоянную безопасность процессов.

Преимущества
- Изменить: самодренируемая трубная система на самодренируемый дизайн измерительных трубок
- Меньше точек измерения процесса – многопараметрическое измерение (расход, плотность, температура)
- Простая установка – не требуются прямые участки до и после расходомера
- Полный доступ к информации о процессе и диагностике – числовые данные, свободно совместимые входные/выходные сигналы и цифровые протоколы
- Упрощение и разнообразие – легко конфигурируемая функциональность ввода-вывода
- Встроенная функция для самоповерки и диагностики – технология Heartbeat Technology

Область применения
Кориолисовый принцип измерения расхода не зависит от таких физических свойств жидкости, как вязкость и плотность.
Предназначен для областей применения, где необходима оптимальная очистка и соблюдение гигиенических требований.

Характеристики устройства
- Широкий диапазон гигиенических присоединений к процессу
- Соответствие стандартам 3A и EHEDG
- Быстрое восстановление после CIP/SIP
- Компактный двухкамерный корпус, до трех входных/выходных сигналов
- Сенсорный дисплей с подсветкой и беспроводным доступом WLAN
- Выносной дисплей

Спецификация

Принциип измерения	Кориолисовые расходомеры
Основные функции	Easy-to-clean flowmeter with self-drainable single-tube system and a compact, easily accessible transmitter. Dedicated for applications requiring optimal cleanability under hygienic conditions.
Характеристики	Increased process safety – easy cleanable and fully self-drainable tube design. Fewer process measuring points – multivariable measurement (flow, density, temperature). Space-saving installation – no in/outlet run needs. Large range of hygienic process connections. 3-A and EHEDG conform.
Особенности преобразователя	Full access to process and diagnostic information – numerous, freely combinable I/Os and fieldbuses. Reduced complexity and variety – freely configurabe I/O functionality. Integrated verification – Heartbeat Technology. Compact dual-compartment housing with up to 3 I/Os. Backlit display with touch control and WLAN access.
Диаметр	DN 8 to 50 (⅜ to 2")
Смачиваемые материалы	Measuring tube: 1.4435 (316L) Connection: 1.4435 (316L); 1.4404 (316/316L)
Измеряемые параметры	Mass flow, density, temperature, volume flow, corrected volume flow, reference density, concentration
Погрешность измерения	Mass flow (liquid): ±0.1 % Volume flow (liquid): ±0.1 % Mass flow (gas): ±0.5 % Density (liquid): ±0.0005 g/cm³
Диапазон измерения	0 to 70 000 kg/h (0 to 2570 lb/min)
Диапазон рабочего давления	PN 40, Class 150, 20K
Рабочая температура	–50 to +150 °C (–58 to +302 °F)
Диапазон окружающей температуры	Standard: –40 to +60 °C (–40 to +140 °F) Option: –50 to +60 °C (–58 to +140 °F)
Материал корпуса сенсора	1.4301 (304), corrosion resistant
Материал корпуса преобразователя	AlSi10Mg, с покрытием; 1.4409 (CF3M) аналогично 316L; нержавеющая сталь для преобразователя в гигиеническом исполнении
Степень защиты электроники	IP66/67, type 4X enclosure
Дисплей/Настройка	4-line backlit display with touch control (operation from outside) Configuration via local display and operating tools possible Remote display available
Выходные сигналы	3 outputs: 4-20 mA HART (active/passive) 4-20 mA WirelessHART 4-20 mA (active/passive) Pulse/frequency/switch output (active/passive) Double pulse output (active/passive) Relay output
Входные сигналы	Status input 4-20 mA input
Коммуникация	HART, WirelessHART, PROFIBUS PA/DP, FOUNDATION Fieldbus, Modbus RS485, EtherNet/IP, PROFINET
Источник питания	DC 24 V AC 100 to 230 V AC 100 to 230 V / DC 24 V (non-hazardous area)
Сертификаты на взрывозащиту	ATEX, IECEx, cCSAus, NEPSI, INMETRO, EAC
Безопасность изделия	CE, C-TICK, EAC
Functional safety	Functional safety according to IEC 61508, applicable in safety-relevant applications in accordance with IEC 61511
Метрологические нормативы и сертификаты	Calibration performed on accredited calibration facilities (acc. to ISO/IEC 17025) Heartbeat Technology complies with the requirements for traceable verification according to ISO 9001:2008 – Section 7.6 a (TÜV attestation)"
Сертификаты и нормативы по давлению	PED, CRN
Сертификаты на материалы	3.1 material
Гигиенические сертификаты и нормативы	3-A, EHEDG
