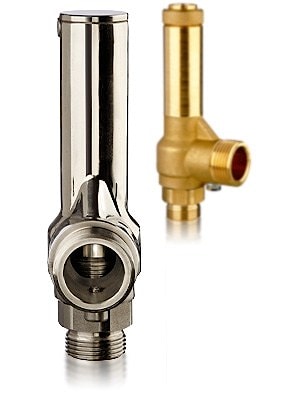

Предохранительные клапаны для жидкостей, хладогентов, токсичных и воспламеняющихся газов и паров

Область применения: жидкости, охлаждающие жидкости и хладагенты, токсичные и воспламеняющиеся газы и пары.
Диапазон давлений от 0,3 до 800 бар
Диапазон температур от -196 ° С до + 450 ° С в зависимости от используемого уплотнения.
Применяемые уплотнительные материалы NBR, Viton, EPDM, Silikon, KALREZ, Teflon, Metall.
Сертификаты: CE 97/23/EG TÜV ISPESL ASME ATEX

Предохранительный клапан Lorch D7C-S
Диапазон давления:
0,3-60,0 bar (CE)
1,0-40,0 bar (ASME)
Присоединительный размер:
G ¼” /G3/8" (ISO 228)
G1/4" /G 3/8“ NPT
Выпускной патрубок:
G1/2” (ISO 228)
Номинальный размер: 7 mm

Технические данные D7C-S.pdf

Предохранительный клапан Lorch D10C-S
Диапазон давления:
0,3-60,0 bar (CE)
1,0-40,0 bar (ASME)
Присоединительный размер:
G 3/8" /G ½“ (ISO 228)
G 3/8“ /G ½" NPT
DN15/20 PN16/40 UNI
½“ / ¾“ ANSI 150/300
Выпускной патрубок:
1/2" / G3/4” / M (ISO 228)
DN20 PN16/40 UNI
¾“ ANSI 150/300
1"/1 ½" Tri Clamp
Номинальный размер: 10 mm

Технические данные D10C-S.pdf

Предохранительный клапан Lorch E10L-S
Диапазон давления:
0,3-100,0 bar (CE)
1,0-106,0 bar (ASME)
Присоединительный размер:
G ½“ / G ¾“ (ISO 228)
R ½” / R ¾” (ISO 7)
NPT ½” / ¾”
DN15 /DN20 / DN25 PN 16/40/100 UNI
½“ / ¾“ / 1” ANSI 150/300/600
Выпускной патрубок:
G1” (ISO 228)
DN25 PN 16/40/100 UNI
1” ANSI 150/300/600
Номинальный размер: 10 mm

Технические данные E10L-S.pdf

Предохранительный клапан Lorch E10L-S/150
Диапазон давления:
100-150,0 bar
Присоединительный размер:
G 1 ¼" / 1“ / ¾“ (ISO 228)
R ½” / R ¾” / R 1" (ISO 7)
NPT ½” / 1”
1" / 1 ½" Tri Clamp
DN 25 DIN 405-11851
DN20-25 PN16-100
¾" /1" 150-900 lb
Выпускной патрубок:
G1 1/4” (ISO 228)
DN25 PN 16/40/100 UNI
1” ANSI 150/900
DN25 DIN 405 - 11851
Номинальный размер: 10 mm

Технические данные E10L-S/150.pdf

Предохранительный клапан Lorch E14L-S
Диапазон давления:
0,3-100,0 bar (CE)
1,0-80,0 bar (ASME)
Присоединительный размер:
G 1“ / G ¾“ (ISO 228)
R 1” / R ¾” (ISO 7)
NPT 1” / ¾”
1 1/2" TRI CLAMP
DN25/DN32 DIN 405-DIN 11851
DN20/DN25/DN32 PN 16/40 UNI
¾“/1”/1 1/4" ANSI 150/300
Выпускной патрубок:
G1 ¼“ (ISO 228)
DN32 PN 16/40/100 UNI
1 1/4” ANSI 150/300/600
1 1/2" TRI CLAMP
DN25/DN32 DIN 405-DIN 11851
Номинальный размер: 14 mm

Технические данные E14L-S.pdf

Предохранительный клапан Lorch E14L-S/150
Диапазон давления:
100-150,0 bar
Присоединительный размер:
G 1“ / G 1 ¼" / G 1 ½" (ISO 228)
R 1” / R 1 ¼" (ISO 7)
NPT 1” / 1 ¼"”
1 1/2" TRI CLAMP
DN25/DN40 DIN 405-DIN 11851
DN25/DN32 PN 16/100 UNI
1”/1 1/4" ANSI 150/´900
Выпускной патрубок:
G1 ½" (ISO 228)
DN32 / DN40 PN 16/40/100 UNI
1 1/4” /1 ½" ANSI 150/900
1 1/2" TRI CLAMP
DN25/DN40 DIN 405-DIN 11851
Номинальный размер: 14 mm

Технические данные E14L-S/150.pdf

Предохранительный клапан Lorch G10-S
Диапазон давления:
0,3-60,0 bar (CE)
1,0-40,0 bar (ASME)
Присоединительный размер:
G 3/8" / G ½“ / G ¾” (ISO 228)
R 3/8”/ ½” / ¾” / 1” (ISO 7)
NPT 3/8” / ½” / ¾” / 1”
1” / 1 ½” TRICLAMP
DN25 DIN 405/DIN11851
DN15 /DN20 / DN25 PN 16/40 UNI
½“ / ¾“ / 1” ANSI 150/300
Выпускной патрубок:
G1” (ISO 228)
1” / 1 ½” TRICLAMP
DN25 DIN 405/DIN11851
DN25 PN 16/40 UNI
Номинальный размер: 10 mm

Технические данные G10-S.pdf

Предохранительный клапан Lorch G14-S
Диапазон давления:
0,3-60,0 bar (CE)
1,0-60,0 bar (ASME)
Присоединительный размер:
G ½” / G ¾“ G1" (ISO 228)
R ½” / R ¾” R1" (ISO 7)
NPT ½" / ¾” 1"
1” / 1 1/2" TRI CLAMP
DN25/DN32 DIN 405-DIN 11851
DN15/DN20/DN25 PN 16/40 UNI
½“ / ¾“ / 1” ANSI 150/300
Выпускной патрубок:
G1 (ISO 228)
DN25 PN 16/40UNI
1” ANSI 150/300
1" NPT
1 1/2" TRI CLAMP
DN25 DIN 405-DIN 11851
DN32 DIN 405-DIN 11851
Номинальный размер: 13,5 mm

Технические данные G14-S.pdf

Предохранительный клапан Lorch G20-S
Диапазон давления:
0,3-60,0 bar (CE)
1,0-55,0 bar (ASME)
Присоединительный размер:
G 1” / G 1 ¼” (ISO 228)
R 1” / R 1 ¼” (ISO 7)
NPT 1” / 1 1/4"
1 1/2" TRI CLAMP
DN25/DN32/DN40 DIN 405-DIN 11851
DN25/DN32/DN40 PN 16/40 UNI
1“ / 1 1/4" / 1 1/2” ANSI 150/300
Выпускной патрубок:
G1 1/4" (ISO 228)
1 1/2" TRI CLAMP
DN32 / DN40 PN 16/40UNI
1 1/4” / 1 1/2" ANSI 150/300
DN25/DN32/DN40 DIN 405-DIN 11851
Номинальный размер: 20 mm

Технические данные G20-S.pdf

Предохранительный клапан Lorch G25-S
Диапазон давления:
0,3-60,0 bar (CE)
1,0-30,0 bar (ASME)
Присоединительный размер:
G 1 ¼” / G 1 ½” (ISO 228)
R 1 ¼” / R 1 ½” (ISO 7)
NPT 1 ¼” / 1 ½”
1 1/2" TRI CLAMP
DN25/DN32/DN40 DIN 405-DIN11851
DN32/DN40/DN50 PN 16/40 UNI
1 ¼” / 1 ½” / 2” ANSI 150/300
Выпускной патрубок:
G1 1/2" (ISO 228)
1 1/2" TRI CLAMP
DN40 / DN50 PN 16/40UNI
1 1/2” / 2" ANSI 150/300
DN32/DN40 DIN 405-DIN 11851
Номинальный размер: 25 mm

Технические данные G25-S.pdf

Предохранительный клапан Lorch G32-S
Диапазон давления:
0,3-14,0 bar (CE)
1,0-12,2 bar (ASME)
Присоединительный размер:
G 1 ½” / G2” (ISO 228)
R 2” / R 1 ½” (ISO 7)
NPT 2” / 1 ½”
2” / 1 ½” TRI CLAMP
DN32/DN40/DN50 DIN 405-DIN 11851
DN40/DN50 PN 16/40 UNI
1 ½” / 2” ANSI 150/300
Выпускной патрубок:
G1 1/2" (ISO 228)
1 ½“/ 2“ TRI CLAMP
DN40 / DN50 DIN 405-DIN 11851
DN50 / DN65 PN 16/40UNI
2“ / 2 ½“ ANSI 150/300
Номинальный размер: 32 mm

Технические данные G32-S.pdf

Предохранительный клапан Lorch G40-S
Диапазон давления:
1,0-14,0 bar
Присоединительный размер:
G 1 ½” / G2” (ISO 228)
R 2” / R 1 ½” (ISO 7)
NPT 2” / 1 ½”
2” / 1 ½” TRI CLAMP
DN40/DN50 DIN 405-DIN 11851
DN40/DN50 / DN 65 PN 16/40 UNI
1 ½” / 2” / 2 ½“ ANSI 150/300
Выпускной патрубок:
G 2" (ISO 228)
2“ TRI CLAMP
DN40 / DN50 DIN 405-DIN 11851
DN50 / DN65 PN 16/40UNI
2“ / 2 ½“ ANSI 150/300
Номинальный размер: 40 mm

Технические данные G40-S.pdf
