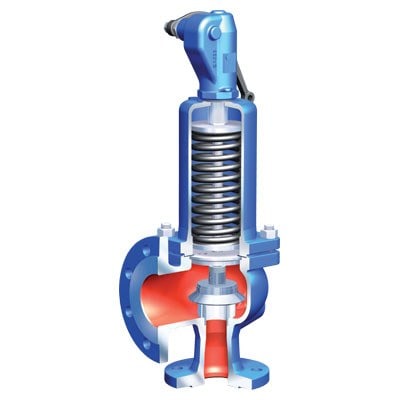

Клапан предохранительный ARI - SAFE BR 900 - TRD421

Клапан предохранительный ARI - SAFE BR 900 - TRD421 используется для защиты систем работающих под давлением.

Применение:

Области применения:	промышленные установки, технологии производственных процессов, строительство установок и оборудования и т. п.
Среды:	водяной пар, нейтральные газы и пары, а также жидкости
Области применения (инструментальная сталь):	химическая промышленность, технологии производственных процессов, общее строительство оборудования и т. п.
Среды (инструментальная сталь):	водяной пар, агрессивные газы и пары, а также жидкости
eClass-Nr.:	37010905

Детали:

Сильфон из инструментальной стали, затвор с металлическим уплотнением. Защита шпинделя от коррозии и залипания, компенсация противодавления.	Металлическая разрывная мембрана производства STRIKO, детали испытаны по норме AD-A1 / защита клапана от коррозии и залипания / герметичное уплотнение / испытание клапана после установки.
Встроенные сенсорные устройства,бесконтактный выключательrn(для контроля состояния с диспетчерского пункта)

Характеристики:
Предохранительный клапан согл. EN ISO 4126-1 и AD2000-A2, DN 20 - 150, PN 16 – PN 40, материал: EN-JL1040, EN-JS1049, 1.0619+N, 1.4408– TRD421

Обозначение и конструкция:
901 Полноходный/нормальный предохранительный клапан с фланцами - закрытый кожух - газонепроницаемый - согласно инструкции союза по техническому контролю 100, AD2000-A2 и EN ISO 4126-1
902 Полноподъемный предохранительный клапан с фланцами - открытый колпак - открытая аэрация - соответстует техническим стандартам „Союза объединений технического надзора" VdTÜV памятка 100, AD2000-A2 и „Техническим правилам для паровых котлов" EN ISO 4126-1
911 Полноподъемный/нормальный предохранительный клапан с фланцами - газонепроницаемый колпачок - соответстует техническим стандартам „Союза объединений технического надзора" VdTÜV
памятка 100, AD2000-A2 и „Техническим правилам для паровых котлов" EN ISO 4126-1
912 Полноходный предохранительный клапан с фланцами - закрытый кожух - газопроницаемый - согласно инструкции союза по техническому контролю 100, AD2000-A2 и EN ISO 4126-1

Технические паспорта:
Технический паспорт

Разрез:

901

902

911

912
