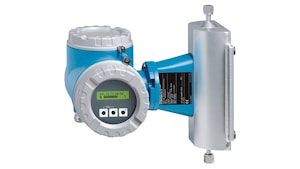

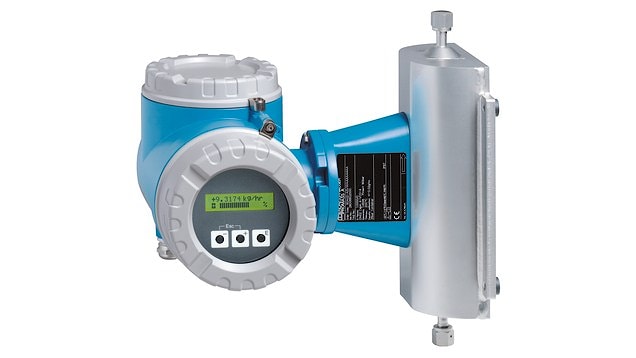

Однотрубный расходомер для сверхмалых расходов с преобразователем в компактном или раздельном исполнении
Promass A известен благодаря высокой точности измерений сверхмалых количеств жидкостей и газов в условиях высокого и низкого давления. В сочетании с доказавшим свою эффективность кнопочным преобразователем 80 расходомер Promass 80A обеспечивает точность измерения малых объемов жидкостей и газов для непрерывного управления процессом.
Преимущества
- Модульная конструкция и удобное меню настройки позволяют повысить эффективность использования расходомера
- Функция резервного копирования данных для повышения качества процесса
- Одновременное измерение нескольких переменных процесса
- Устойчивость к внешним вибрациям благодаря специальной конструкции однотрубной измерительной системы
- Стойкость к внешним воздействиям благодаря жесткой конструкции сенсора
- Простая установка, не требует входных/выходных прямых участков
Область применения
Кориолисовый принцип измерения работает вне зависимости от физических свойств жидкости, таких как вязкость и плотность.
- Применим для непрерывного измерения сверхмалых расходов
- Высокоточное измерение расхода жидкости и газа, например эмульсий, примесей, ароматизаторов, инсулина, газов под высоким и низким давлением
- Температура жидкости до +200 °C
- Рабочее давление до 400 бар
Сертификаты на взрывобезопасное применениеATEX, FM, CSA, TIIS, IECEx, NEPSI
Спецификация
Принциип измерения
| Кориолисовые расходомеры
|
Основные функции
| 1-трубная высокоточная измерительная система для минимальных расходов.
|
Характеристики
| Модуль S-DAT
Самодиагностика
Меню быстрогй настройки Quick-Setup
1 сумматор
|
Особенности преобразователя
| Экономичность — конструкция, разработанная для стандартных применений Безопасная работа — на дисплей выводится легко читаемая информация о процессе. Полное соответствие промышленным требованиям — IEC/EN/NAMUR. 2-строчный дисплей с фоновой подсветкой и кнопочным управлением. Доступно компактное и раздельное исполнение прибора.
|
Диаметр
| DN 1...4
|
Смачиваемые материалы
| Измерительная трубка: 1.4539 (904L); Alloy C22, 2.4602 (UNS N06022)
Присоединение: 1.4539 (904L); Alloy C22, 2.4602 (UNS N06022); 1.4404 (316/316L)
|
Измеряемые параметры
| Массовый расход, плотность, температура, объемный расход, скорректированный объемный расход, эталонная плотность
|
Погрешность измерения
| Массовый расход: +-0.50%
|
Диапазон измерения
| 0...450 кг
|
Диапазон рабочего давления
| PN 40, Класс 300, 20K, 400 бар
|
Рабочая температура
| -50...+200°C
|
Диапазон окружающей температуры
| Standard: –20 to +60 °C (–4 to +140 °F)
Option: –40 to +60 °C (–40 to +140 °F)
|
Материал корпуса сенсора
| 1.4301 (304), коррозионно-устойчивый
|
Материал корпуса преобразователя
| Литой под давлением алюминий с порошковым покрытием
1.4301 (304), листовой
CF3M (316L), литой
|
Степень защиты электроники
| IP67
NEMA 4x
|
Дисплей/Настройка
| 2х-строчный с фоновой подсветкой
Клавиши управления
|
Выходные сигналы
| 4...20мА
Импульсно-частотный
|
Входные сигналы
| Сигнал состояния
|
Коммуникация
| HART
PROFIBUS PA
|
Источник питания
| 16...62 В пост. тока
85...260 В пер. тока (45...65 Гц)
20...55 В пер. тока (45...65 Гц)
|
Сертификаты на взрывозащиту
| HART
PROFIBUS PA
|
Другие сертификаты и нормативы
| Материал 3.1, произведена калибровка на сертифицированном калибровочном оборудовании (соответствует ISO/IEC 17025), NAMUR, SIL
CRN
3A, EHEDG
|
Техническое описание
