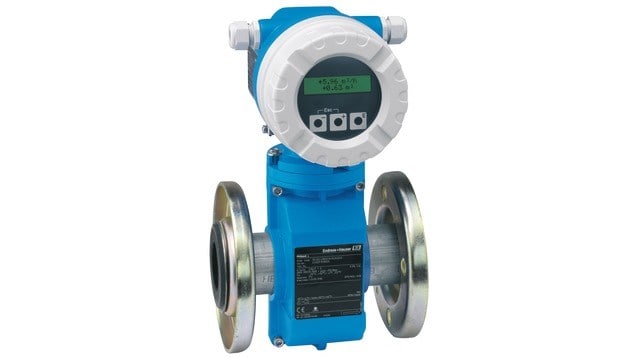

Экономичный расходомер с оптимизированным по весу сенсором
Promag L универсальный стандартный сенсор для водоснабжения и водоотведения с подвижными фланцами для гибкой установки, исключающей вероятность несовпадения крепежных отверстий. В сочетании с преобразователем Promag 10 для простых применений и прямой интеграции, Promag 10L обеспечивает точное измерение жидкостей в широком спектре областей применения. Данный прибор - оптимальное решение для заказчиков, которые стремятся к минимизации эксплуатационных затрат.
Преимущества
- Сокращение затрат на установку - гибкий монтаж при помощи уникальных подвижных фланцев (DN < 350/14")
- Энергосберегающее измерение расхода - нет потерь давления благодаря прямоходной конструкции сенсора
- Экономичный - разработан для простых применений и прямой интеграции
- Безопасность эксплуатации - на дисплей выводится четкая и наглядная информация о технологическом процессе
- Полное соответствие отраслевым требованиям – IEC/EN/NAMUR
- Не требует технического обслуживания – нет движущихся частей
Область применения
На принцип измерения практически не влияют такие условия процесса, как давление, плотность, температура и вязкость
Оптимально подходит для стандартного применения в водоподготовке и водоотведении.
Характеристики прибора
- Сенсор легче до 30 %
- Условный диаметр: DN 25 ... 2400
- Размеры в соответствии с DVGW/ISO
- 2-строчный дисплей с кнопочным управлением
- Доступен в компактном и раздельном исполнении
- HART
Спецификация
Принциип измерения
| Электромагнитные расходомеры
|
Основные функции
| Измерение расхода в процессах водоподготовки и водоотведения
|
Характеристики
| Непрерывный мониторинг среды Пулевидные электроды
|
Особенности преобразователя
| Экономичный - разработан для простого применения и прямой интеграции. Безопасная работа - на дисплей выводится легко читаемая информация о процессе. Полное соответствие промышленным требованиям – IEC/EN/NAMUR. 2-строчный дисплей с кнопочным управлением. Доступно компактное и раздельное исполнение прибора.
|
Диаметр
| DN 50...300 DN 700...1200
|
Смачиваемые материалы
| Liner: PTFE; Polyurethane; Hard rubber
Electrodes: 1.4435 (316L); Alloy C22, 2.4602 (UNS N06022)
|
Измеряемые параметры
| Объемный расход
|
Погрешность измерения
| ±0.5%
|
Диапазон измерения
| 0...175'000 м3/ч
|
Диапазон рабочего давления
| PN10...16 Cl 150
|
Рабочая температура
| -20...+90°C
|
Диапазон окружающей температуры
| Материал фланца – углеродистая сталь: –10...+60 °C (+14...+140 °F)
Материал фланца – нержавеющая сталь: -40....+60 °C (-40 ... +140 °F)
|
Материал корпуса сенсора
| DN 25 to 300 (1 to 12"): AlSi10Mg, coated
DN 350 to 2400 (14 to 90"): Carbon steel with protective varnish
Sensor connection housing: AlSi10Mg, coated
|
Материал корпуса преобразователя
| Powder‐coated die‐cast aluminum
|
Степень защиты электроники
| IP 67 (Nema 4x) IP 68 (Nema 6P)
|
Дисплей/Настройка
| 2хстрочный дисплей Клавиши управления
|
Выходные сигналы
| 4...20мА + импульсный выход,-/сигнал состояния
|
Входные сигналы
| Нет
|
Коммуникация
| HART
|
Источник питания
| DC 11 to 40 V
AC 85 to 250 V (45 to 65 Hz)
AC 20 to 28 V (45 to 65 Hz)
|
Сертификаты на взрывозащиту
| FM CSA
|
Метрологические нормативы и сертификаты
| Calibration performed on accredited calibration facilities (acc. to ISO/IEC 17025)
|
Гигиенические сертификаты и нормативы
| Drinking water approval: ACS, KTW/W270, NSF 61, WRAS BS 6920
|
