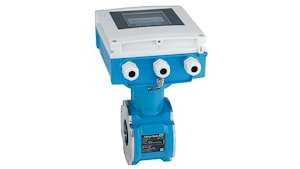

Электромагнитный расходомер Proline Promag D 400

Компактный бесфланцевый расходомер с интегрированным веб-сервером.
Promag D с бесфланцевым присоединением предназначен для применения в ограниченном пространстве. В сочетании с Proline 400, преобразователем, оптимизированным для измерения воды и сточных вод, Promag D 400 - лучшее базовое решение для любого применения в водной отрасли с ограничением пространства. Promag D 400 также обеспечивает быструю настройку без без дополнительного программного и аппаратного обеспечения благодаря встроенному веб-серверу и технологии Heartbeat Technology™.

Преимущества
- Быстрое и простое центрирование датчиков - инновационная конструкция корпуса
- Энергосберегающее измерение расхода - благодаря полнопроходной конструкции отсутствует потеря давления
- Не требует технического обслуживания – нет движущихся частей
- Безопасность эксплуатации - благодаря сенсорному дисплею и подсветке нет необходимости открывать устройство
- Быстрая настройка без дополнительного программного и аппаратного обеспечения – встроенный веб-сервер
- Встроенная проверка – технология Heartbeat Technology™

Область применения
- На принцип измерения практически не влияют такие параметры процесса, как давление, плотность, температура и вязкость- Для базовых применений в измерении расхода воды; оптимизирован для ограниченного пространства и пластиковых труб

Характеристики устройства
- Короткие входные и выходные прямые участки
- Встроенный диск заземления из нержавеющей стали
- Сертификат на применение с питьевой водой
- Корпус преобразователя из долговечного поликарбоната или алюминия
- Одинаковая концепция кожуха для компактного/раздельного варианта
- Интегрированная регистрация данных: мониторинг измеряемых значений

Спецификация

Принциип измерения	Электромагнитные расходомеры
Основные функции	Измерение объемного расхода электропроводящих жидкостей для стандартных применениях в технологических процессов водоснабжения и водоотведения.
Характеристики	Встроенный веб-сервер Диагностика системы Быстрая настройка Бесфланцевое присоединение к процессу с центрирующими дисками Международный сертификат на питьевую воду
Особенности преобразователя	Безопасная эксплуатация - нет необходимости открытия устройства благодаря сенсорному дисплею и фоновой подсветке. Экономия времени при эксплуатации благодаря отсутствию дополнительного ПО или оборудования - заменой им служит интегрированный веб-сервер. Встроенная самодиагностика - технология Heartbeat™. Корпус преобразователя из прочного поликарбоната. Одинаковая концепция корпуса для компактного и раздельного исполнения.
Диаметр	DN 25...100
Смачиваемые материалы	Футеровка: Полиамид Электроды: 1.4435 (316L)
Измеряемые параметры	Объемный расход, массовый расход
Погрешность измерения	0.5%
Диапазон измерения	0...600 м3/ч
Диапазон рабочего давления	PN16 Cl 150 JIS 10K
Рабочая температура	0...+60оC
Диапазон окружающей температуры	–20 to +60 °C (–4 to +140 °F)
Материал корпуса сенсора	AlSi10Mg, с покрытием Корпус клеммного отсека сенсора: AlSi10Mg, с покрытием
Материал корпуса преобразователя	Polycarbonat; AlSi10Mg, coated
Степень защиты электроники	IP 67 (NEMA 4x)
Дисплей/Настройка	4х-строчный графический дисплей с подсветкой экрана Сенсорное управление
Выходные сигналы	4...20 мА 2 x Реле/Частотный/Сигнал состояния
Входные сигналы	Сигнал состояния
Коммуникация	HART
Источник питания	AC 100 to 240 V / AC/DC 24 V
Сертификаты на взрывозащиту	cCSAus Cl I Div. 2
Метрологические нормативы и сертификаты	Calibration performed on accredited calibration facilities (acc. to ISO/IEC 17025), NAMUR
Сертификаты и нормативы по давлению	CRN
Гигиенические сертификаты и нормативы	ACS, KTW/W270, NSF 61, WRAS BS 6920
