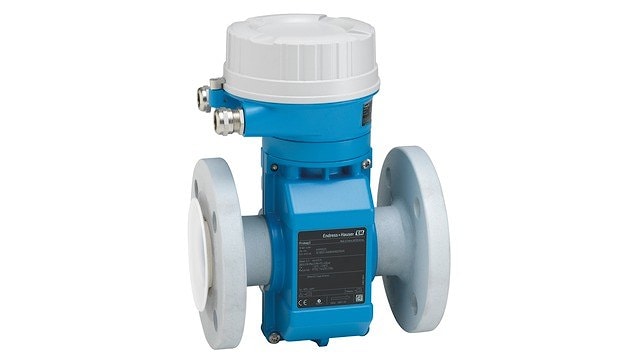

Бюджетный расходомер со сверхкомпактным преобразователем.
Promag E - модифицированный сенсор для базовых применений в химической промышленности. Это самое экономичное решение для наших заказчиков в химической промышленности. В сочетании с самым компактным корпусом преобразователя, доступным на сегодняшний день, расходомер отличается высокой производительностью при компактных размерах. Специально разработан для применения в областях, где важны его компактные размеры, и наилучшим образом подойдет для системных интеграторов, производителей модульного и комплексного оборудования.
Преимущества
- Бюджетный сенсор – оптимальное решение для базовых потребностей
- Энергосберегающее измерение расхода - благодаря полнопроходной конструкции поперечного сечения сенсора отсутствует потеря давления
- Компактный преобразователь – полная функциональность при малых размерах
- Быстрая настройка без дополнительного программного и аппаратного обеспечения – встроенный веб-сервер
- Встроенная диагностика состояния и самоповерка при помощи технологии Heartbeat Technology™
Область применения
- На принцип измерения практически не влияют такие параметры процесса, как давление, плотность, температура и вязкость
- Разработан для базовых применений в химической и обрабатывающей промышленности.
Характеристики прибора
- Условный диаметр: макс.DN 600 (24")
- Сертификат взрывозащиты для Зоны 2
- Футеровка из PTFE
- Прочный сверхкомпактный корпус преобразователя
- Доступен локальный дисплей
Спецификация Принциип измерения
| Электромагнитные расходомеры
|
Основные функции
| Экономичный расходомер со сверхкомпактным преобразователем. Полностью подходит для стандартных задач измерений в химической и перерабатывающей промышленности.
|
Характеристики
| Экономичный датчик – идеальное решение, соответствующее основным требованиям. Энергосберегающее измерение расхода – отсутствует потеря давления благодаря сужению поперечного сечения. Нет подвижных частей, техническое обслуживание не требуется. Номинальный диаметр до DN 600 (24"). Для использования во взрывоопасных зонах 2.
|
Особенности преобразователя
| Компактный преобразователь – полная функциональность при малых размерах. Быстрая настройка и локальное управление без дополнительного программного и аппаратного обеспечения – встроенный веб-сервер. Встроенная самодиагностика – функция Heartbeat Technology. Прочный сверхкомпактный корпус преобразователя.
|
Диаметр
| DN 15 ... 600 (½... 24")
|
Смачиваемые материалы
| Футеровка: PTFE
Электроды 1.4435 (316L); сплав Alloy C22, 2.4602 (UNS N06022); тантал
|
Измеряемые параметры
| Объемный расход, проводимость, массовый расход
|
Погрешность измерения
| Объемный расход (стандартное исполнение): ±0,5 % ИЗМ ± 1 мм/с (0,04 дюйма/с)
Объемный расход (опция): ±0,2 % ИЗМ ± 2 мм/с (0,08 дюйм/с)
|
Диапазон измерения
| 4 дм³/мин... 9600 м³/ч (1 ... 44000 гал/мин)
|
Диапазон рабочего давления
| PN 40, класс 150, 20K
|
Рабочая температура
| -10...+110 °C (+14...+230 °F)
|
Диапазон окружающей температуры
| -10...+60 °C (+14...+140 °F)
|
Материал корпуса сенсора
| DN 15 ... 300 (½... 12") AlSi10Mg, с покрытием
DN 350...600 (14...24"): Углеродистая сталь с защитным лаком
|
Материал корпуса преобразователя
| AlSi10Mg, с покрытием
|
Степень защиты электроники
| IP67, защитная оболочка типа 4X
|
Дисплей/Настройка
| 4-строчный дисплей с задней подсветкой (без локального управления
Конфигурирование через веб-браузер и управляющее ПО
|
Выходные сигналы
| 4...20 мА HART (активный)
Импульсный/частотный/релейный выход (пассивный)
|
Входные сигналы
| Нет
|
Коммуникация
| HART, PROFIBUS DP, Modbus RS485, EtherNet/IP, PROFINET
|
Источник питания
| 20...30 В пост. тока
|
Сертификаты на взрывозащиту
| ATEX, IECEx, cCSAus, INMETRO
|
Безопасность изделия
| CE, C-Tick
|
Метрологические нормативы и сертификаты
| Функция Heartbeat Technology соответствует требованиям к прослеживаемой поверке согласно ISO 9001:2008, раздел 7.6. a (Аттестация TÜV)
|
Сертификаты и нормативы по давлению
| PED
|
Сертификаты на материалы
| 3.1 material
|
