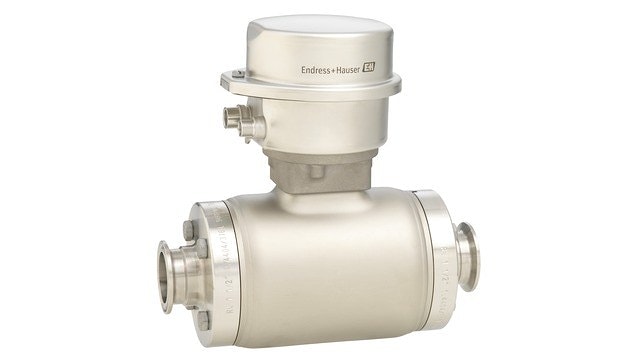

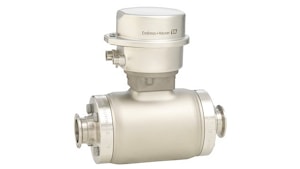

Расходомер для самых малых расходов в раздельном исполнении с поддержкой до 4 устройств ввода-вывода.
Promag H – лучший сенсор для гигиенического применения при строгих требованиях пищевой и фармацевтической промышленности. Оснащенный инновационным преобразователем в раздельном исполнении расходомер Promag H 500 обладает максимальной гибкостью в установке и безопасен при эксплуатации в сложных условиях. Технология Heartbeat непрерывно обеспечивает соответствие нормам и безопасность процесса.
Преимущества - Многопараметрическое измерение расхода, температуры и проводимости
- Гибкая установка - различные варианты гигиеничных присоединений к процессу
- Энергосберегающее измерение расхода - благодаря полнопроходной конструкции отсутствует потеря давления
- Не требует технического обслуживания – нет движущихся частей
- Полный доступ к информации о процессе и диагностике – числовые данные, свободно совмещаемые устройства ввода-вывода и цифровые шины
- Упрощенная система и разнообразие – свободно конфигурируемая функциональность ввода-вывода
- Встроенная функция для самопроверки и расширенной диагностики – технология Heartbeat
Область применения - На принцип измерения практически не влияют такие параметры процесса, как давление, плотность, температура и вязкость
- Для областей применения, требующих гигиенического исполнения.
Характеристики прибора - Футеровка из PFA
- Корпус из нержавеющей стали (3A, EHEDG)
- CIP, SIP-очистка смачиваемых материалов
- Раздельное исполнение с поддержкой до 4 устройств ввода-вывода
- Сенсорный дисплей с подсветкой и доступом через сеть WLAN
- Стандартный кабель между сенсором и преобразователем
Спецификация
Принциип измерения
Электромагнитные расходомеры
Основные функции
The flowmeter for smallest flow rates, as remote version with up to 4 I/Os. Multivariable measurement for flow, temperature and conductivity. For demanding hygienic applications.
Характеристики
Концепция гибкой установки – множество гигиенических присоединений к процессу. Энергосберегающее измерение расхода – отсутствует потеря давления благодаря полнопроходной конструкции поперечного сечения. Нет подвижных частей, техническое обслуживание не требуется. Футеровка из PFA. Корпус датчика в исполнении из нержавеющей стали (3-A, EHEDG).
Особенности преобразователя
Полный доступ к информации о процессе и диагностике – числовые данные, свободно совмещаемые устройства ввода/вывода и цифровые шины. Упрощенная система и разнообразие – свободно конфигурируемая функциональность ввода-вывода. Встроенная самодиагностика – функция Heartbeat Technology. Раздельное исполнение, до 3 устройств ввода/вывода. Сенсорный экран с подсветкой и доступом WLAN.
0.06 dm³/min to 600 m³/h (0.015 gal/min to 2 650 gal/min)
Диапазон рабочего давления
PN 40, Class 150, 20K
Рабочая температура
–20 to +150 °C (–4 to +302 °F)
Диапазон окружающей температуры
–40 to +60 °C (–40 to +140 °F)
Материал корпуса сенсора
1.4301 (304), коррозионностойкий
Материал корпуса преобразователя
AlSi10Mg, coated; 1.4409 (CF3M) similar to 316L; Polycarbonat
Степень защиты электроники
Sensor remote version (standard): IP66/67, type 4X enclosure
Sensor remote version (option): IP69K. Transmitter remote version: IP66/67, Type 4X enclosure
Дисплей/Настройка
4-line backlit display with touch control (operation from outside)
Configuration via local display and operating tools possible
Выходные сигналы
4 outputs:
4-20 mA HART (active/passive)
4-20 mA (active/passive)
Pulse/frequency/switch output (active/passive)
Relay output
Входные сигналы
Status input
4-20 mA input
Коммуникация
HART, WirelessHART, PROFIBUS PA/DP, FOUNDATION Fieldbus, Modbus RS485, EtherNet/IP, PROFINET
Источник питания
24 В пост. тока
100...230 В перем. тока
100...230 В перем. тока/24 В пост. тока (безопасная зона)
Сертификаты на взрывозащиту
ATEX, IECEx, cCSAus, INMETRO, NEPSI, EAC
Безопасность изделия
CE, C-Tick, EAC
Functional safety
Functional safety according to IEC 61508, applicable in safety-relevant applications in accordance with IEC 61535
Метрологические нормативы и сертификаты
Calibration performed on accredited calibration facilities (acc. to ISO/IEC 17025)
Heartbeat Technology complies with the requirements for traceable verification according to ISO 9001:2008 – Section 7.6 a (TÜV-attestation)
Сертификаты и нормативы по давлению
PED, CRN
Сертификаты на материалы
Материал 3.1, произведена калибровка на сертифицированном калибровочном оборудовании (соответствует ISO/IEC 17025), NAMUR
