Затвор поворотный дисковый ARI-ZIVA-Z

Затвор поворотный дисковый ARI-ZIVA-Z
Особенности:
- мягкое уплотнение
- не требует тех. обслуживания
- оптимальные значения Zeta
- корпус из чугуна с шаровидным графитом
- высококачественное эпоксидное покрытие корпуса
- мягкое уплотнение из EPDM (W270) / NBR / FPM
- заменяемая манжета, разборный корпус
- сквозной вал, трех точечная подшипниковая фиксация
- герметизация вала от утечки среды
- диск из нержавеющей стали
- соединение вала с шайбой изолировано
- возможна полная изоляция в соответствии с положениями об экономии энергии (EnEV)
- с центрическим упорным подшипником
- отбортованные фланцы по норме DIN EN 1092-1
- EPDM с регистрацией по стандарту DIN DVGW: питьевой воды(NW6201BR0460)
- материал NBR аттестован для использования по нормам DIN DVGW: газ (NG4313BQ0462)

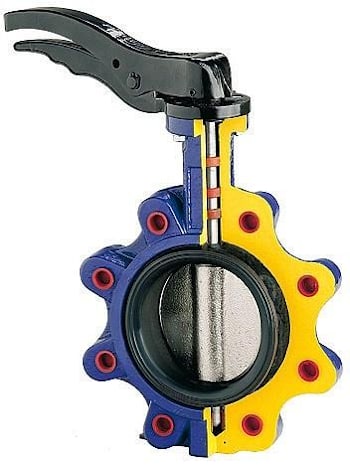

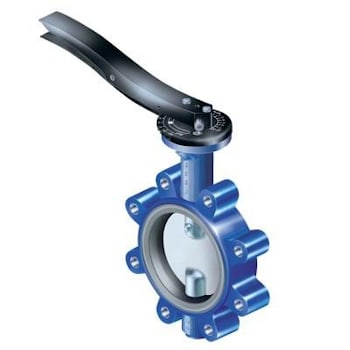

- ARI-ZIVA®-Z: корпус с приливами под болты- исполнение аналогично исполнению арматуры с трубными присоединениями
- отсоединение труб с одной стороны

Применение:

Области применения:	промышленные установки, оборудование в области химической промышленности, кораблестроение, специальное техническое оборудование зданий
Среды:	холодная, подогретая и горячая вода, питьевая вода, техническая вода и т. п.
eClass-Nr.:	37010301

Детали:

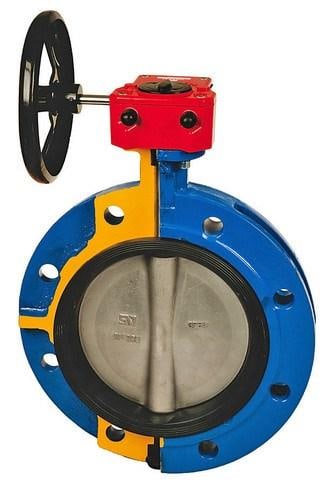

Надежен в эксплуатации благодаря очень стабильной конструкции (сплошной вал)	Удобен в эксплуатации и обслуживании благодаря заменяемой манжете (демонтируема)
Длительный срок службы благодаря трехкратной подшипниковой опоре вала (цилиндровые втулки); вал надежен в эксплуатации	Безопасность благодаря резьбовому предохранению от утечки среды

Характеристики:
Межфланцевый поворотный затвор, не требует техобслуживания, с мягким уплотнением для промышленных целей, DN 25 - 600, PN 6 / 10 / 16, материал: EN-JS1030 - с фиксирующим рычагом, электрическими и пневматическими приводами

Обозначение и конструкция
014 Поворотный затвор c приливами под болты - промышленное исполнение
014 Поворотный затвор c приливами под болты со стопорным рычагом - промышленное исполнение
014 Поворотный затвор c приливами под болты с зажимной рукояткой - промышленное исполнение
014 Поворотный затвор c приливами под болты с червячной передачей - промышленное исполнение
014 Поворотный затвор c приливами под болты и со встроенным термометром - промышленное исполнение
014 Поворотный затвор c приливами под болты и пневматическим вращательным приводом „AIR TORQUE" - промышленное исполнение
014 Поворотный затвор c приливами под болты и пневматическим вращательным приводом „bar" - промышленное исполнение

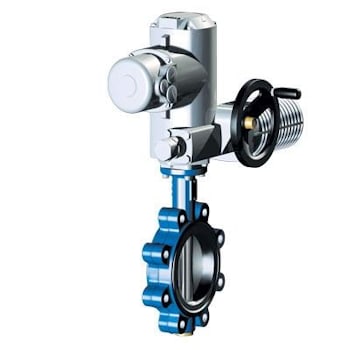

014 Поворотный затвор c приливами под болты и электрическим вращательным приводом „Deufra" - промышленное исполнение
014 Поворотный затвор c приливами под болты и электрическим вращательным приводом „Auma" - промышленное исполнение
014 Поворотный затвор c приливами под болты и электрическим вращательным приводом „Rotork" - промышленное исполнение

Технические паспорта:
Технический паспорт

Разрез:

014	014	014	014
014	014	014	014
014
