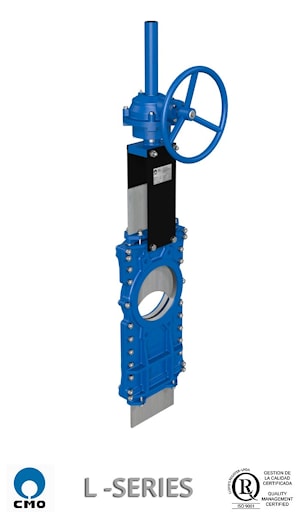

Шиберно-ножевая задвижка серии L

Данная шиберно-ножевая задвижка со сквозным ножом предназначена для работы с чистыми жидкостями либо с жидкостями с содержанием твердых частиц во взвешенном состоянии до 20%, либо для подачи самотеком сухих твердых веществ. Режущая кромка в форме полумесяца позволяет отсекать потоки высокой плотности.

РАБОЧАЯ СРЕДА
Данная шиберная ножевая задвижка предназначена для перекачки жидкостей с содержанием твердых частиц во взвешенном состоянии до 20%. Может также применяться для подачи самотеком твердых и порошкообразных веществ, поскольку режущая кромка в форме полумесяца позволяет отсекать потоки высокой плотности.

СФЕРЫ ПРИМЕНЕНИЯ
- Целлюлозно-бумажная промышленность
- Химические заводы
- Пищевая промышленность - Горнодобывающая промышленность
- Нефтедобывающая промышленность - Перекачка загрязненных жидкостей
- Элеваторы
- Перекачивание сыпучих материалов
- Обработка сточных вод

НАПРАВЛЕНИЕ ПОТОКА
Двунаправленная

СТАНДАРТНЫЕ ФЛАНЦЕВЫЕ СОЕДИНЕНИЯ
DIN PN10 и ANSI B16.5 (класс 150)

Материал корпуса	GG25 CF8M A216WCB
Материал ножа	AISI 304 AISI 316 AISI 316
Диаметр	50	65	80	100	125	150	200	250	300	350	400	450	500	600	700	800	900	1000	1200
Давление (бар)	10	10	10	10	10	10	8	6	6	5	5	3	3	3	2	2	2	2	2

СЕДЛО/ПРОКЛАДКА			НАБИВКА
МАТЕРИАЛ	Т МAX., ⁰С	ОБЛАСТИ ПРИМЕНЕНИЯ	МАТЕРИАЛ	Т МAX., ⁰С	pH
ЭПДМ (Е)	90	Кислоты и синтетические масла	Сухое х/б волокно	100	4-8.
Нитрил (N)	90	Углеводороды, масла, смазочные материалы	Х/б + ПТФЭ	120	4-8.
Витон (V)	200	Углеводороды, растворители	Синтетика + ПТФЭ	270	0-14
Силикон(S)	200	Пищевые продукты	Графит	650	0-14

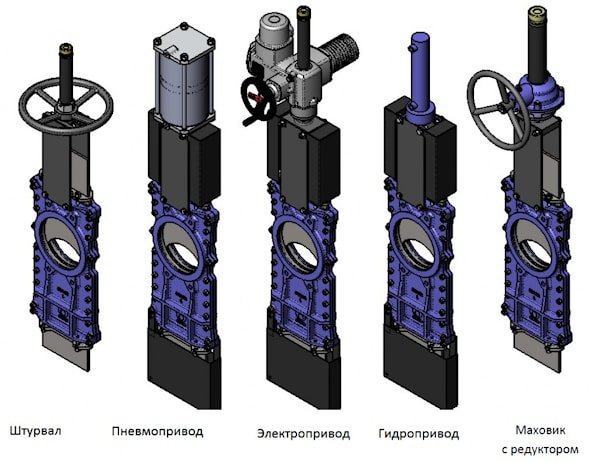

ТИПЫ ПРИВОДОВ



КОМПЛЕКТУЮЩИЕ ДЕТАЛИ И ОПЦИИ
- Нож с зеркальной полировкой
- Нож с тефлоновым покрытием
- Нож с добавкой сателлита
- Грязесъемник в набивке сальника
- Промывочные и продувочные отверстия, трубки
- Механические и индуктивные концевые выключатели, позиционеры
- Электромагнитные клапаны (соленоид)
- Система механической блокировки
- Ручной аварийный привод (маховик,редуктор)
- V-образная диафрагма с указательной линейкой
