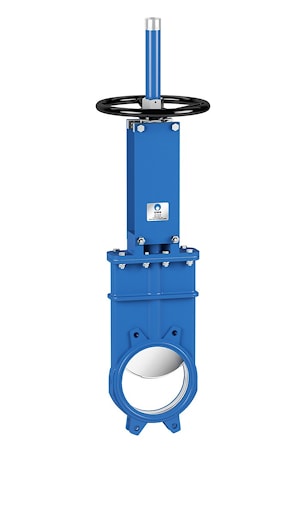

Шиберно-ножевая задвижка серии K

Данная шиберно‐ножевая задвижка или задвижка гильотинного типа предназначена для регулирования потока путем перекрытия перекачиваемых жидкостей с содержанием твердых частиц во взвешенном состоянии до 5%, либо для подачи самотеком сухих твердых веществ, в этих случаях рекомендуется устанавливать задвижку таким образом, чтобы стрелка на корпусе указывала в направлении, противоположном реальному направлению потока. Благодаря полной наружной герметичности задвижка также может быть использована для работы с агрессивными средами или при бесколодезной установке (закопка, затопление).

РАБОЧАЯ СРЕДА
Данная шиберно-ножевая задвижка или задвижка гильотинного типа предназначена для регулирования потока путем перекрытия перекачиваемых жидкостей с содержанием твердых частиц во взвешенном состоянии до 5%, либо для подачи самотеком сухих твердых веществ, в этих случаях рекомендуется устанавливать задвижку таким образом, чтобы стрелка на корпусе указывала в направлении, противоположном реальному направлению потока. Благодаря полной наружной герметичности задвижка также может быть использована для работы с агрессивными средами или при бесколодезной установке (закопка, затопление).

СФЕРЫ ПРИМЕНЕНИЯ
‐ Горнодобывающая промышленность;
‐ Элеваторы;
‐ Перекачивание сыпучих материалов;
‐ Обработка сточных вод.
‐ Пищевая промышленность;
‐ Химические заводы;
‐ Целлюлозно‐бумажная промышленность

НАПРАВЛЕНИЕ ПОТОКА
Одностороннее

СТАНДАРТНЫЕ ФЛАНЦЕВЫЕ СОЕДИНЕНИЯ
DIN PN10 и ANSI B16.5 (класс 150)

Материал корпуса	GG25 CF8M
Материал ножа	AISI 304 AISI 316
Диаметр	50	65	80	100	125	150	200	250	300	350	400	450	500	600	700	800	900	1000	1200
Давление (бар)	10	10	10	10	10	10	8	6	6	5	5	3	3	3	2	2	2	2	2

СЕДЛО/ПРОКЛАДКА			НАБИВКА
МАТЕРИАЛ	Т МAX., ⁰С	ОБЛАСТИ ПРИМЕНЕНИЯ	МАТЕРИАЛ	Т МAX., ⁰С	pH
Металл	›250	Высокие темп./ низкая герм.	Промасл. х/б волокно	100	4-8
ЭПДМ (Е)	90	Кислоты и синтетические масла	Сухое х/б волокно	100	4-8
Нитрил (N)	90	Углеводороды, масла, смазочные материалы	Х/б + ПТФЭ	120	4-8
Витон (V)	200	Углеводороды, растворители	Синтетика + ПТФЭ	270	0-14
Силикон(S)	200	Пищевые продукты	Графит	650	0-14
ПТФЕ (Т)	250	Стойкость к коррозии	Керамическое волокно	1400	0-14

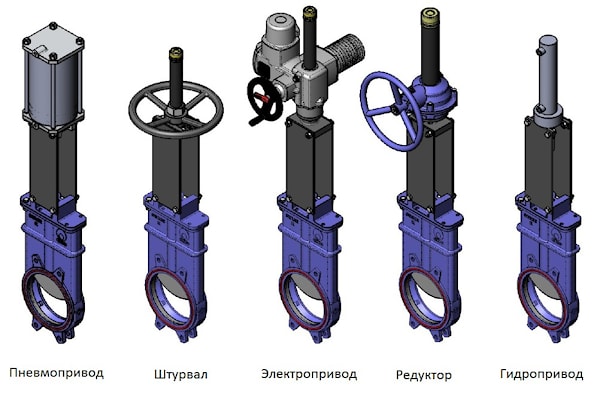

ТИПЫ ПРИВОДОВ



КОМПЛЕКТУЮЩИЕ ДЕТАЛИ И ОПЦИИ
- Нож с зеркальной полировкой
- Нож с тефлоновым покрытием
- Нож с добавкой сателлита
- Грязесъемник в набивке сальника
- Промывочные и продувочные отверстия, трубки
- Механические и индуктивные концевые выключатели, позиционеры
- Электромагнитные клапаны (соленоид)
- Система механической блокировки
- Ручной аварийный привод (маховик,редуктор)
- V-образная диафрагма с указательной линейкой
