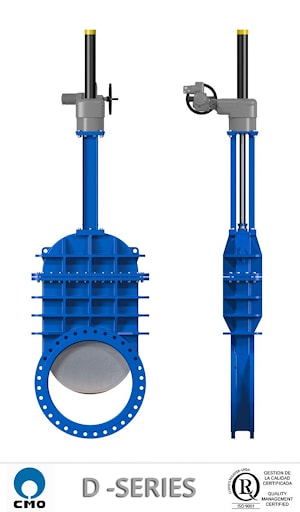

Шиберно-ножевая задвижка CMO серии D

Шиберно‐ножевая задвижка серии D одно-предназначена для работы с чистыми жидкостями, либо с жидкостями с содержанием твердых частиц перекачиваемых под высоким давлением, благодаря полностью герметичному корпусу может применяться в нефтегазовой и химической отрасли.

РАБОЧАЯ СРЕДА
Данная шиберная ножевая задвижка предназначена для работы с чистыми жидкостями либо с жидкостями с содержанием твердых частиц.

СФЕРЫ ПРИМЕНЕНИЯ
- Горнодобывающая промышленность,
- Обработка сточных вод,
- Электростанции,
- Теплоэлектростанции,
- Предприятия энергетического сектора,
- Химические предприятия

НАПРАВЛЕНИЕ ПОТОКА
Однонапрвленного или двунаправленного действия

СТАНДАРТНЫЕ ФЛАНЦЕВЫЕ СОЕДИНЕНИЯ
DIN PN10 и ANSI B16.5 (класс 150)

Корпус	A216WCB CF8M
Нож	AISI 304 AISI 316
Диаметр	50	65	80	100	125	150	200	250	300	350	400	450	500	600	700	800	900	1000	1200	1400	1600	1800	2000
Давление, макс. (бар)	100	100	100	100	100	100	100	100	100	100	100	100	100	100	64	64	16	16	6	6	6	6	6

СЕДЛО/ПРОКЛАДКА			НАБИВКА
МАТЕРИАЛ	Т МAX., ⁰С	ОБЛАСТИ ПРИМЕНЕНИЯ	МАТЕРИАЛ	Т МAX., ⁰С	pH
Металл	›250	Высокие темп./ низкая герм.	Промасл. х/б волокно	100	06.авг
ЭПДМ (Е)	90	Кислоты и синтетические масла	Сухое х/б волокно	100	06.авг
Нитрил (N)	90	Углеводороды, масла, смазочные материалы	Х/б + ПТФЭ	120	06.авг
Витон (V)	200	Углеводороды, растворители	Синтетика + ПТФЭ	270	0-14
Силикон(S)	200	Пищевые продукты	Графит	650	0-14
ПТФЕ (Т)	250	Стойкость к коррозии	Керамическое волокно	1400	0-14

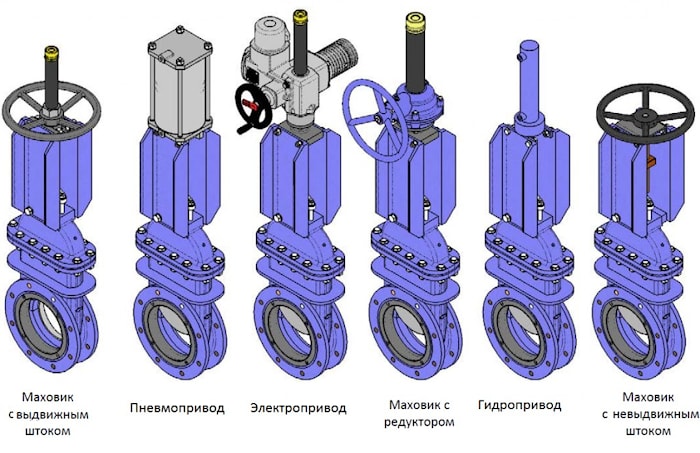

ТИПЫ ПРИВОДОВ


КОМПЛЕКТУЮЩИЕ ДЕТАЛИ И ОПЦИИ

- Нож с зеркальной полировкой - Нож с тефлоновым покрытием
- Нож с добавкой сателлита
- Грязесъемник в набивке сальника
- Промывочные и продувочные отверстия, трубки
- Механические и индуктивные концевые выключатели, позиционеры
- Электромагнитные клапаны (соленоид)
- Система механической блокировки - Ручной аварийный привод (маховик,редуктор)
- V-образная диафрагма с указательной линейкой
