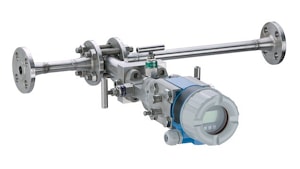

Измерение расхода по перепаду давления Deltatop DO65F


Измерение расхода по перепаду давления Deltatop DO65F
Диафрагма с прямыми участками для измерения расхода по перепаду давления, изготовленная по международным стандартам
Deltatop DO65F является частью системы для измерения расхода по перепаду давления с диафрагмой и датчиком перепада давления Deltabar. Он представляет из себя измерительный участок со стандартной плоской диафрагмой в компактном или раздельном исполнении; в комплекте с аксессуарами.

Преимущества
- Оптимальный подбор под конкретное применение: практичное компактное исполнение или модульное раздельное исполнение
- Гарантия минимальных потерь давления, высокой точности и максимальной динамики измерения
- Настройка диапазона измерения преобразователя перепада давления Deltabar производится после поставки.
- Способ измерения глобально стандартизирован в соответствии с ISO 5167
- Дополнительная симметричная диафрагма для двунаправленного измерения
- Низкая стоимость владения благодаря прочной, долговечной конструкции без движущихся частей

Область применения
Измерение расхода газов, пара и жидкостей
- Номинальный диаметр от DN10 (3/8") до DN50 (2")
- Температура процесса: -200 ... +1,000°C
- Давление процесса до 420 бар
- Соответствует PED 97/23/EC
- Материалы, соответствующие требованиям NACE

Спецификация
Принциип измеренияПерепад давления
Основные функцииФланцевая диафрагма
Угловые отборы по ISO5167
Для фланцев:
EN1092-1 Type 11 до PN 100
DIN263x от PN160
ASME B16.5
Compliant to PED 97/23/EC
Deltabar поставляется уже смонтированным (в компактном исполнении) и настроенным
ХарактеристикиТрансмиттер (Deltabar ) заменяется без остановки процесса (при модернизации или обслуживании измерительной точки)
ДиаметрDN 10...50
Погрешность измерениятиповая < 1 % по объему или по массе
Диапазон измерения0.02 ... 40м3/ч
Диапазон рабочего давленияPN6 ... 160
Cl.150 ... 2500
Рабочая температураКомпактное исполнение:
-200°C ... 200°C

Раздельное исполнение:
-200°C ... 1000°C
Степень защиты электроникиТрансмиттер (Deltabar):
IP67
NEMA6P
Дисплей/НастройкаТрансмиттер (Deltabar):
4х-строчный дисплей
3 клавиши управления
Меню быстрой настройки Quick setup
Модуль HistoROM
Выходные сигналыТрансмиттер (Deltabar):
4 ... 20 мА
КоммуникацияТрансмиттер (Deltabar):
HART
PROFIBUS PA
FOUNDATION Fieldbus
Сертификаты на взрывозащитуТрансмиттер (Deltabar):
ATEX
FM
CSA
IEC
TIIS
NEPSI

Техническое описание


производитель
Endress+Hauser

Если вы хотите купить измерение расхода по перепаду давления Deltatop DO65F , вы можете:
