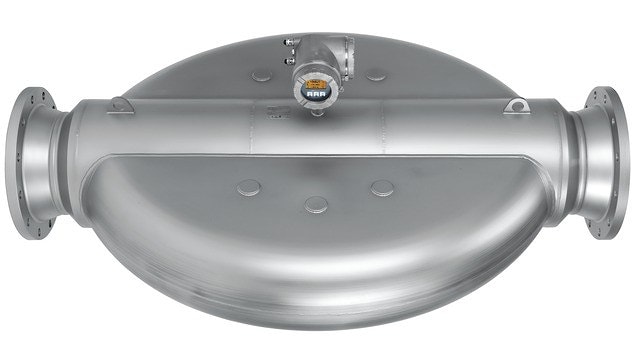

Кориолисовый расходомер Proline Promass 84X

Производитель:

Кориолисовый расходомер Proline Promass 84X
Максимальная пропускная способность, четыре измерительных трубки и расширенный функционал преобразователя.
Promass 84X разработан для нефтегазовой промышленности. Типичные области применения - магистральные трубопроводы, налив и разгрузка нефти на танкерах, авто- и железнодорожных цистернах. Ключевую роль в обеспечении точности измерений с помощью Promass X играет первая в мире запатентованная конструкция с четырьмя измерительными трубками. Четырехтрубный массовый расходомер Promass 84X разработан для трубопроводов диаметра DN 300-400, обеспечивает погрешность до 0,05%.

Преимущества
- Программные функции измерения концентрации, расширяющие область применения расходомера
- Функция диагностики и резервного копирования данных для повышения качества процесса
- Высокая точность измерений, премиум калибровка PremiumCal
- Одновременное измерение нескольких параметров процесса
- Устойчивость к вибрациям благодаря сбалансированности четырехтрубной измерительной системе
- Стойкость к внешним воздействиям благодаря прочной конструкции
- Простая установка без прямых участков до и после расходомера

Область применения
Кориолисовый принцип измерения расхода не зависит от таких физических свойств жидкости, как вязкость и плотность.
- Высокоточное измерение жидкостей и газов, таких как масла, смазочные материалы, сжиженные газы, растворители и сжатые газы
- Измерение массового расхода до 4100 тонн/час
- Фланцы: DN 300, 350, 400 (12", 14", 16")
- Температура жидкости до +180 °C
- Рабочее давление до 100 бар

Сертификаты на применение для коммерческого учета
- MID, NTEP, MC

Спецификация
Принциип измеренияКориолисовые расходомеры
Основные функцииНовый массомер создан специально для нефтегазовой отрасли. Корпус сенсора полностью выполнен из нержавеющей стали 316L, что делает его идеальным решением и для морских применений. Отсутствие требований по прямым участкам и высокие значения максимальных расходов позволяют сэкономить площади при проектировании морских платформ.
ХарактеристикиМодули S-DAT, T-DAT,F-Chip
Самодиагностика
Меню быстрой настройки Quick-Set-up
3 сумматора
Измерение расхода на пульсирующих потоках
Особенности преобразователяКачество – разработан для коммерческого учета; имеет международно признанные метрологические сертификаты. Гибкие варианты передачи данных – множество видов связи. Автоматическое извлечение данных для обслуживания. 4-строчный дисплей с фоновой подсветкой и сенсорным управлением. Доступно компактное и раздельное исполнение прибора.
ДиаметрDN 300 DN 350 DN 400
Смачиваемые материалыИзмерительная трубка: 1.4404 (316/316L)
Присоединение: 1.4404 (316/316L)
Измеряемые параметрыМассовый расход, плотность, температура, объемный расход, скорректированный объемный расход, эталонная плотность
Погрешность измеренияПо массе:+-0.05%
По объему: +-0.1%
Диапазон измерения0…4'100'000 кг/ч
Диапазон рабочего давленияEN1092-1/DIN2501: PN10, PN16, PN40, PN63, PN 100
ANSI 16.5: Cl. 150, Cl. 300, Cl. 600
Рабочая температура-50...+180°C
Диапазон окружающей температурыСтандартное исполнение: –20...+60 °C (–4...+140 °F)
Опция: -40...+60 °C (-40...+140 °F)
Материал корпуса сенсора1.4404 (316L), наивысшая коррозионная стойкость
Материал корпуса преобразователяЛитой под давлением алюминий с порошковым покрытием
1.4301 (304), листовой
CF3M (316L), литой
Степень защиты электроникиIP 67
NEMA 4x
Дисплей/Настройка4х-строчный с фоновой подсветкой
Сенсорное управление
Выходные сигналы4...20мА
Импульсно-частотный (10кГц, актив./пассив.)
Реле/Сигнал состояния
Входные сигналыСигнал состояния
КоммуникацияHART
Modbus
Источник питания16...62 пост. тока
85...260 В пер. тока (45...65 Гц)
20...55 В пер. тока (45...65 Гц)
Сертификаты на взрывозащитуATEX
FM
CSA
TIIS
Другие сертификаты и нормативыМатериал 3.1, произведена калибровка на сертифицированном калибровочном оборудовании (соответствует ISO/IEC 17025), NAMUR, коммерческий учет, PED, CRN, AD 2000, NACE MR0175/MR0103, PMI; тестирование сварки согласно EN, ASME, NORSOK

Техническое описание
