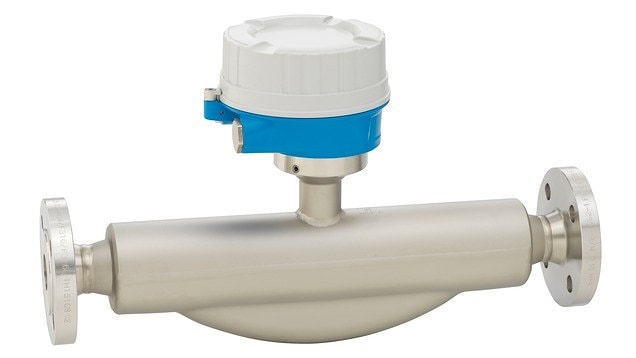

Надежный расходомер с премиум точностью, раздельное исполнение с поддержкой до 4-х входных/выходных сигналов
Promass F - проверенный временем сенсор с исключительно высокой точностью измерений. Благодаря устойчивости к изменяющимся и сложным условиям процесса он подходит для широкого спектра областей применения.Оснащенный инновационным преобразователем в раздельном исполнении расходомер Promass F 500 обладает максимальной гибкостью при установке и безопасен при эксплуатации в сложных условиях. Технология Heartbeat обеспечивает постоянное соответствие нормам и безопасность процесса.
Преимущества - Высочайшая безопасность процесса – устойчивость при изменяющихся и сложных условиях
- Меньше точек измерения процесса – многопараметрическое измерение (расход, плотность, температура)
- Простая установка – не требуются прямые участки до и после расходомера
- Полный доступ к информации о процессе и диагностике – числовые данные, свободно совместимые входные/выходные сигналы и цифровые протоколы
- Упрощение и разнообразие – легко конфигурируемая функциональность ввода-вывода
- Встроенная функция для самоповерки и диагностики – технология Heartbeat Technology
Область применения Кориолисовый принцип измерения расхода не зависит от таких физических свойств жидкости, как вязкость и плотность.
Высочайшая точность измерения расхода жидкостей и газов при изменяющихся условиях процесса
Характеристики прибора - Массовый расход: погрешность измерения ±0,05 % (PremiumCal)
- Температура среды: -196 ... 350°C (-320 ...662 °F)
- Номинальный диаметр: DN 8…250 (3/8"…10")
- Раздельное исполнение с поддержкой до 4-х входных/выходных сигналов
- Сенсорный дисплей с подсветкой и беспроводным доступом WLAN
- Стандартный кабель между датчиком и преобразователем
Спецификация
Принциип измерения
Кориолисовые расходомеры
Основные функции
The flowmeter with premium accuracy and robustness, as remote version with up to 4 I/Os. Highest measurement performance for liquids and gases under varying, demanding process conditions.
Характеристики
Highest process safety – immune to fluctuating and harsh environments. Fewer process measuring points – multivariable measurement (flow, density, temperature). Space-saving installation – no in/outlet run needs. Mass flow: measured error ±0.05 % (PremiumCal). Medium temperature: -196 to 350 °C (-320 to 662 °F).
Особенности преобразователя
Full access to process and diagnostic information – numerous, freely combinable I/Os and fieldbuses. Reduced complexity and variety – freely configurabe I/O functionality. Integrated verification – Heartbeat Technology. Remote version with up to 4 I/Os. Backlit display with touch control and WLAN access.
Mass flow (liquid): ±0.1 % (standard), 0.05 % (option)
Volume flow (liquid): ±0.1 %
Mass flow (gas): ±0.35 %
Density (liquid): ±0.0005 g/cm³
Диапазон измерения
0 to 2 200 000 kg/h (0 to 80 840 lb/min)
Диапазон рабочего давления
PN 100, класс 600, 63K
Рабочая температура
Стандартное исполнение: -50...+150 °C (-58...+302 °F)
Опция: -50...+240 °C (-58...+464 °F)
Опция для работы в условиях высоких температур: -50...+350 °C (-58...+662 °F)
Опция: -196...+150 °C (-320...+302 °F)
Диапазон окружающей температуры
Standard: –40 to +60 °C (–40 to +140 °F)
Option: –50 to +60 °C (–58 to +140 °F)
Материал корпуса сенсора
Standard: 1.4301 (304)
Option: 1.4404 (316/316L)
Материал корпуса преобразователя
AlSi10Mg, coated; 1.4409 (CF3M) similar to 316L; Polycarbonat
Степень защиты электроники
Sensor remote version (standard): IP66/67, type 4X enclosure
Sensor remote version (option): IP69K.
Transmitter remote version: IP66/67, Type 4X enclosure
External WLAN antenna: IP67
Дисплей/Настройка
4‐строчный сенсорный дисплей с подсветкой (наружное управление)
Настройка посредством местного дисплея и управляющего ПО
Выходные сигналы
4 outputs:
4-20 mA HART (active/passive)
4-20 mA WirelessHART
4-20 mA (active/passive)
Pulse/frequency/switch output (active/passive)
Double pulse output (active/passive)
Relay output
Входные сигналы
Status input 4-20 mA input
Коммуникация
HART, WirelessHART, PROFIBUS PA/DP, FOUNDATION Fieldbus, Modbus RS485, EtherNet/IP, PROFINET
Источник питания
DC 24 V
AC 100 to 230 V
AC 100 to 230 V / DC 24 V (non-hazardous area)
Сертификаты на взрывозащиту
ATEX, IECEx, cCSAus, NEPSI, INMETRO, EAC
Безопасность изделия
CE, C-TICK
Functional safety
Functional safety according to IEC 61508, applicable in safety-relevant applications in accordance with IEC 61511
Метрологические нормативы и сертификаты
Calibration performed on accredited calibration facilities (acc. to ISO/IEC 17025)
Heartbeat Technology complies with the requirements for traceable verification according to ISO 9001:2008 – Section 7.6 a (TÜV attestation)
Сертификаты и нормативы по давлению
PED, CRN, AD 2000
Сертификаты на материалы
3.1 material
NACE MR0175/MR0103, PMI; welding test acc. to EN ISO, ASME, NORSOK
