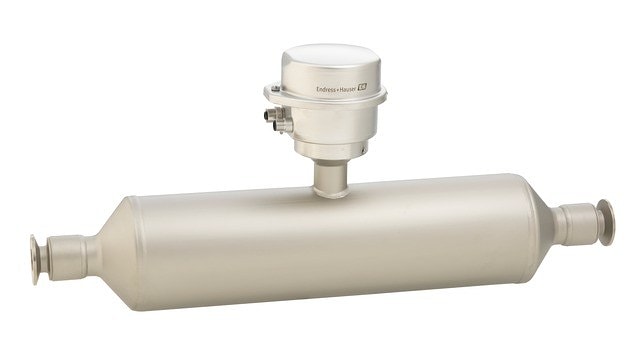

Кориолисовый расходомер Proline Promass I 500

Производитель:

Кориолисовый расходомер Proline Promass I 500
Сочетает измерение вязкости и расхода, раздельное исполнение с поддержкой до 4-х входных/выходных сигналов
Расходомер Promass I с прямой измерительной трубкой позволяет помимо расхода, плотности и температуры измерять вязкость. Оснащенный инновационным преобразователем в раздельном исполнении расходомер Promass I 500 обладает максимальной гибкостью при установке и безопасен при эксплуатации в сложных условиях. Технология Heartbeat обеспечивает безопасность процесса.

Преимущества
- Энергоэффективный – полнопроходное исполнение обеспечивает минимальные потери давления
- Меньше точек измерения процесса – многопараметрическое измерение (расход, плотность, температура)
- Простая установка – не требуются прямые участки до и после расходомера
- Полный доступ к информации о процессе и диагностике – числовые данные, свободно совместимые входные/выходные сигналы и цифровые протоколы
- Упрощение и разнообразие – легко конфигурируемая функциональность ввода-вывода
- Встроенная функция для самоповерки и диагностики – технология Heartbeat Technology

Область применения
Кориолисовый принцип измерения расхода не зависит от таких физических свойств жидкости, как вязкость и плотность.
Предназначен для измерения расхода жидкостей и газов в условиях, требующих малых потерь давления и осторожного обращения с жидкостями.

Характеристики устройства
- Легко очищаемая однотрубная конструкция
- Технология TMB®
- Измерительная трубка из титана
- Раздельное исполнение с поддержкой до 4-х входных/выходных сигналов
- Сенсорный дисплей с подсветкой и беспроводным доступом WLAN
- Стандартный кабель между датчиком и преобразователем

Спецификация
Принциип измерения

Кориолисовые расходомеры

Основные функции

Combines in-line viscosity and flow measurement with a transmitter remote version with up to 4 I/Os. Measuring liquids and gases in applications requiring low pressure loss and gentle fluid treatment.

Характеристики

Energy-saving – full bore design enables minimal pressure loss. Fewer process measuring points – multivariable measurement (flow, density, temperature). Space-saving installation – no in/outlet run needs. Straight, easy cleanable single-tube system. TMB® technology.

Особенности преобразователя

Full access to process and diagnostic information – numerous, freely combinable I/Os and fieldbuses. Reduced complexity and variety – freely configurabe I/O functionality. Integrated verification – Heartbeat Technology. Remote version with up to 4 I/Os. Backlit display with touch control and WLAN access.

Диаметр

DN 8 to 80 (⅜ to 3")

Смачиваемые материалы

Measuring tube: Titanium grade 9
Connection: Titanium grade 2

Измеряемые параметры

Mass flow, density, temperature, volume flow, corrected volume flow, reference density, concentration, viscosity

Погрешность измерения

Mass flow (liquid): ±0.1 %
Volume flow (liquid): ±0.1 %
Mass flow (gas): ±0.5 %
Density (liquid): ±0.0005 g/cm³

Диапазон измерения

0...180 000 кг/ч (0...6600 фунт/мин)

Диапазон рабочего давления

PN 100, Class 600, 63K

Рабочая температура

–50 to +150 °C (–58 to +302 °F)

Диапазон окружающей температуры

Стандартное исполнение: –40...+60 °C (–40...+140 °F)
Опция: -50...+60 °C (-58...+140 °F)

Материал корпуса сенсора

1.4301/1.4307 (304L), corrosion resistant

Материал корпуса преобразователя

AlSi10Mg, coated; 1.4409 (CF3M) similar to 316L; Polycarbonat

Степень защиты электроники

Раздельное исполнение датчика (стандарт): IP66/67, защитная оболочка типа 4X
Датчик, раздельное исполнение (опция): IP69K. Раздельное исполнение преобразователя: IP66/67, защитная оболочка типа 4X

Дисплей/Настройка

4-line backlit display with touch control (operation from outside)
Configuration via local display and operating tools possible

Выходные сигналы

4 outputs:
4-20 mA HART (active/passive)
4-20 mA WirelessHART
4-20 mA (active/passive)
Pulse/frequency/switch output (active/passive)
Double pulse output (active/passive)
Relay output

Входные сигналы

Status input
4-20 mA input

Коммуникация

HART, WirelessHART, PROFIBUS PA/DP, FOUNDATION Fieldbus, Modbus RS485, EtherNet/IP, PROFINET

Источник питания

24 В пост. тока
100...230 В перем. тока
100...230 В перем. тока/24 В пост. тока (безопасная зона)

Сертификаты на взрывозащиту

ATEX, IECEx, cCSAus, NEPSI, INMETRO, EAC

Безопасность изделия

CE, C-TICK, EAC

Functional safety

Functional safety according to IEC 61508, applicable in safety-relevant applications in accordance with IEC 61511

Метрологические нормативы и сертификаты

Calibration performed on accredited calibration facilities (acc. to ISO/IEC 17025)
Heartbeat Technology complies with the requirements for traceable verification according to ISO 9001:2008 – Section 7.6 a (TÜV attestation)"

Сертификаты и нормативы по давлению

PED, CRN

Сертификаты на материалы

3.1 material

Гигиенические сертификаты и нормативы

3-A, EHEDG


Техническое описание
