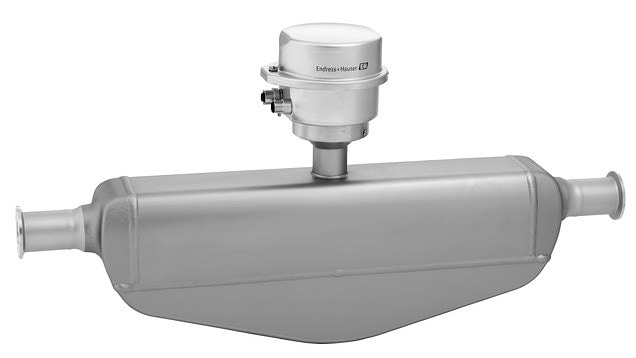

Кориолисовый расходомер Proline Promass S 500

Производитель:

Кориолисовый расходомер Proline Promass S 500
Легко очищаемая самодренируемая однотрубная конструкция, раздельное исполнение, до 4-х входных/выходных сигналов
Легкоочищаемый расходомер Promass S 500 с самодренируемой однотрубной конструкцией отвечает строгим требованиям, предъявляемым в пищевой промышленности. Инновационный преобразователь в раздельном исполнении позволяет достигнуть максимальной гибкости при установке и безопасности при эксплуатации в сложных условиях. Различные варианты подключения, до 4-х конфигурируемых входных/выходных сигналов, промышленные сети Ethernet и WirelessHART упрощают интеграцию в системы. Встроенная функция Heartbeat Technology обеспечивает постоянное соответствие нормам.

Преимущества
- Трубная система на конструкция измерительной трубки
- Меньше точек измерения процесса – многопараметрическое измерение (расход, плотность, температура)
- Простая установка – не требуются прямые участки до и после расходомера
- Полный доступ к информации о процессе и диагностике – числовые данные, свободно совместимые входные/выходные сигналы и цифровые протоколы
- Упрощение и разнообразие – легко конфигурируемая функциональность ввода-вывода
- Встроенная функция для самоповерки и диагностики – технология Heartbeat Technology

Область применения
Кориолисовый принцип измерения расхода не зависит от таких физических свойств жидкости, как вязкость и плотность.
Предназначен для областей применения, где необходима оптимальная очистка и соблюдение гигиенических требований.

Характеристики прибора
- Широкий диапазон гигиенических присоединений к процессу
- Соответствие стандартам 3A и EHEDG
- Быстрое восстановление после CIP/SIP
- Раздельное исполнение с поддержкой до 4-х входных/выходных сигналов
- Сенсорный дисплей с подсветкой и беспроводным доступом WLAN
- Стандартный кабель между датчиком и преобразователем

Спецификация
Принциип измерения

Кориолисовые расходомеры

Основные функции

Easy-to-clean flowmeter with self-drainable single-tube system, as remote version with up to 4 I/Os. Dedicated for applications requiring optimal cleanability under hygienic conditions.

Характеристики

Increased process safety – easy cleanable and fully self-drainable tube design. Fewer process measuring points – multivariable measurement (flow, density, temperature). Space-saving installation – no in/outlet run needs. Large range of hygienic process connections. 3-A and EHEDG conform.

Особенности преобразователя

Full access to process and diagnostic information – numerous, freely combinable I/Os and fieldbuses. Reduced complexity and variety – freely configurabe I/O functionality. Integrated verification – Heartbeat Technology. Remote version with up to 4 I/Os. Backlit display with touch control and WLAN access.

Диаметр

DN 8 to 50 (⅜ to 2")

Смачиваемые материалы

Measuring tube: 1.4435 (316L)
Connection: 1.4435 (316L); 1.4404 (316/316L)

Измеряемые параметры

Mass flow, density, temperature, volume flow, corrected volume flow, reference density, concentration

Погрешность измерения

Массовый расход (жидкость): ±0,1%
Объемный расход (жидкость): ±0,1%
Массовый расход (газ): ±0,5%
Плотность (жидкость): ±0,0005 г/см³

Диапазон измерения

0 to 70 000 kg/h (0 to 2570 lb/min)

Диапазон рабочего давления

PN 40, Class 150, 20K

Рабочая температура

–50 to +150 °C (–58 to +302 °F)

Диапазон окружающей температуры

Standard: –40 to +60 °C (–40 to +140 °F)
Option: –50 to +60 °C (–58 to +140 °F)

Материал корпуса сенсора

1.4301 (304), corrosion resistant

Материал корпуса преобразователя

AlSi10Mg, с покрытием; 1.4409 (CF3M) аналогично 316L; поликарбонат

Степень защиты электроники

Раздельное исполнение датчика (стандарт): IP66/67, защитная оболочка типа 4X
Датчик, раздельное исполнение (опция): IP69K. Раздельное исполнение преобразователя: IP66/67, защитная оболочка типа 4X

Дисплей/Настройка

4-line backlit display with touch control (operation from outside)
Configuration via local display and operating tools possible

Выходные сигналы

4 outputs:
4-20 mA HART (active/passive)
4-20 mA WirelessHART
4-20 mA (active/passive)
Pulse/frequency/switch output (active/passive)
Double pulse output (active/passive)
Relay output

Входные сигналы

Вход сигнала состояния
Вход 4...20 мА

Коммуникация

HART, WirelessHART, PROFIBUS PA/DP, FOUNDATION Fieldbus, Modbus RS485, EtherNet/IP, PROFINET

Источник питания

DC 24 V
AC 100 to 230 V
AC 100 to 230 V / DC 24 V (non-hazardous area)

Сертификаты на взрывозащиту

ATEX, IECEx, cCSAus, NEPSI, INMETRO, EAC

Безопасность изделия

CE, C-TICK, EAC

Functional safety

Functional safety according to IEC 61508, applicable in safety-relevant applications in accordance with IEC 61511

Метрологические нормативы и сертификаты

Calibration performed on accredited calibration facilities (acc. to ISO/IEC 17025)
Heartbeat Technology complies with the requirements for traceable verification according to ISO 9001:2008 – Section 7.6 a (TÜV attestation)"

Сертификаты и нормативы по давлению

PED, CRN

Сертификаты на материалы

3.1 material

Гигиенические сертификаты и нормативы

3-A, EHEDG


Техническое описание
