Пневматический сервопривод ARI-DP

Пневматические сервоприводы ARI-DP используются для "приведения в действие сервоклапанов" и устанавливаются непосредственно на них.Они предназначены для применения в системах регулировки в сфере химической промышленности. Приводы достигают высокого перестановочного усилия при малом времени перемещения.

Пневматический сервопривод преобразует пневматические управляющие сигналы в движения перемещения. Необходимую восстанавливающую силу обеспечивают пружины, расположенные по периметру мембранной тарелки.При прекращении подачи воздуха привод возвращается в исходное положение за счет силы пружин.Принцип действия „шпиндель привода выдвигается за счет силы пружины" (при отказе вспомогательного питания) или „шпиндель привода втягивается за счет силы пружины" (при отказе вспомогательного питания) зависит от установки пружин. Использование закатывающейся мембраны позволяет достичь линейного тягового усилия при длинном ходе. Пневматические приводы с аварийным ручным управлением могут управляться вращением штурвала при отказе подачи воздуха.При нормальной работе аварийное ручное управление защищено от непроизвольной активации с помощью фиксатора. Перед задействованием ручного управления фиксатор необходимо разблокировать.

Область применения:
Промышленные установки, технологии производственных процессов, строительство установок и оборудования и т. п.

Технический паспорт:
Технический паспорт

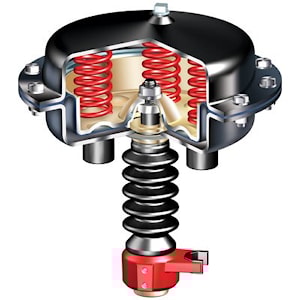

Разрез:

DP32

DP33

DP34

DP34T
