Регулятор температуры ARI-TEMPTROL

Регулятор температуры ARI-TEMPTROL представляет собой пропорциональный регулятор с прямым управлением, предназначенный для регулирования температуры жидких, газообразных и парообразных сред группы текучести I в соответствии с Директивой ЕС "Оборудование, работающее под давлением" 97/23/EG. Вспомогательная энергия не требуется.

Терморегулятор является комбинацией регулятора и клапана и работает по принципу расширение жидкости при увеличении температуры.

- Запирающие клапаны уменьшают объемный поток при возрастании температуры на температурном датчике (использование при нагревании).
- Открывающие клапаны увеличивают объемный поток при возрастании температуры на температурном датчике (применение при охлаждении).
- Tермоклапаны смесительного типа смешивают два потока среды, вход A и вход B в выход AB.
- Tермоклапаны разделительного типа делят общий поток среды на две части.

Смесительные/разделительные клапаны при повышении температуры открывают вход А и закрывают вход В. В зависимости от материала корпуса клапаны предназначены для таких сред как вода, пар, термическое масло, рассолы (другие среды по запросу)..- Заданное значение, в соответствии с DIN EN 14597, может устанавливаться на термореле только с помощью инструмента.

Области применения:	промышленные отопительные и вентиляционные системы, жилищное строительство и судостроение
Среды:	жидкости, воздух и пар

Детали:

Закрывающий термоклапан (для систем отопления) закрывает при повышении температуры	Открывающий термоклапан (для систем охлаждения) открывает при повышении температуры
Термоклапан в смесительном исполнении (для смесительных и разделительных систем) закрывает/призакрывает порт B при повышении температуры	Варианты: Исполнение LC - без выравнивающего сильфона; Исполнение LCG - резьбовое присоединение, латунь, EPDM/FPM

Характеристики:
DN 15 – 100, PN 16/25/40, материал: EN-JL1040, EN- JS1049, 1.0619+N, 1.4408

Технические паспорта:

ARI-TEMPTROL	Temperature reglator	0040702000-6.pdf	02.07.2015
ARI-TEMPTROL	Регулятор температуры прямого действия	t000010443-6.pdf	16.11.2006

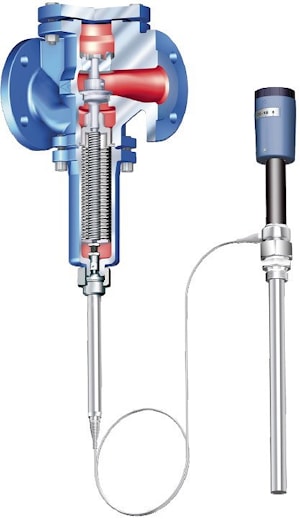

Разрез:

771

772
