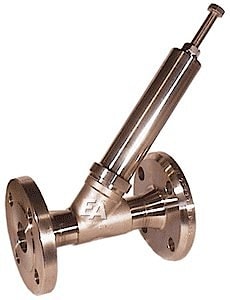

Перепускные клапаны
 | Конструкция | перепускной клапан с регулируемым давлением открытия | | Соединение | DIN ISO 228 T1 | | Давление | PN 25 | | Температура | -30°С …+140°С | | Уплотнение | EPDM, FKM | | Корпус | нержавеющая сталь 1.4408
|
| | Давление,bar | 0,4…12 | 0,4…6 | 0,4…3,5 | 0,3…1,5 | 0,3..1 | | | Резьба | 1/2 | 3/4 | 1 | 1 1/4 | 1 1/2 | 2 | 2 1/2 | 3 | | Длина,мм | 65 | 75 | 90 | 110 | 120 | 150 | 180 | 200 | | Art. UV33(4)01xx | 23 | 24 | 25 | 26 | 27 | 28 | 29 | 30 | | Cварное соединение | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | | Длина,мм | 65 | 75 | 90 | 110 | 120 | 150 | 180 | 200 | | Art. UV33(4)01xx | 62 | 63 | 64 | 65 | 66 | 67 | 29 | 30 | | Фланцевое соединение | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | | Длина,мм | 130 | 150 | 160 | 180 | 200 | 230 | 180 | 200 | | Art. UV33(4)01xx | 02 | 03 | 04 | 05 | 06 | 07 | 29 | 30 |
Технические данные.pdf
| | Давление,bar | 6…30 | 3…16 | 1,5…9,5 | 1…5 | 0,8…4 | 0,5…2,5 | | | Резьба | 1/2 | 3/4 | 1 | 1 1/4 | 1 1/2 | 2 | 2 1/2 | 3 | | Длина,мм | 65 | 75 | 90 | 110 | 120 | 150 | 180 | 200 | | Art. UV33(4)02xx | 23 | 24 | 25 | 26 | 27 | 28 | 29 | 30 | | Cварное соединение | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | | Длина,мм | 65 | 75 | 90 | 110 | 120 | 150 | 180 | 200 | | Art. UV33(4)02xx | 62 | 63 | 64 | 65 | 66 | 67 | 29 | 30 | | Фланцевое соединение | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | | Длина,мм | 130 | 150 | 160 | 180 | 200 | 230 | 180 | 200 | | Art. UV33(4)02xx | 02 | 03 | 04 | 05 | 06 | 07 | 29 | 30 |
Технические данные.pdf
| | Давление,bar | - | - | 5…25 | 4…14 | 2,5…12 | 2…8 | | | Резьба | 1/2 | 3/4 | 1 | 1 1/4 | 1 1/2 | 2 | 2 1/2 | 3 | | Длина,мм | 65 | 75 | 90 | 110 | 120 | 150 | 180 | 200 | | Art. UV33(4)03xx | 23 | 24 | 25 | 26 | 27 | 28 | 29 | 30 | | Cварное соединение | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | | Длина,мм | 65 | 75 | 90 | 110 | 120 | 150 | 180 | 200 | | Art. UV33(4)03xx | 62 | 63 | 64 | 65 | 66 | 67 | 29 | 30 | | Фланцевое соединение | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | | Длина,мм | 130 | 150 | 160 | 180 | 200 | 230 | 180 | 200 | | Art. UV33(4)03xx | 02 | 03 | 04 | 05 | 06 | 07 | 29 | 30 |
Технические данные.pdf
| | Давление,bar | 0,4…12 | 0,4…6 | 0,4…3,5 | 0,3…2 | 0,3…1,5 | 0,3…1 | 0,3…3,5 | 0,3…2,5 | | Резьба | 1/2 | 3/4 | 1 | 1 1/4 | 1 1/2 | 2 | 2 1/2 | 3 | | Длина,мм | 65 | 75 | 90 | 110 | 120 | 150 | 180 | 200 | | Art. UV33(4)01xx/AF | 23 | 24 | 25 | 26 | 27 | 28 | 29 | 30 | | Cварное соединение | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | | Длина,мм | 65 | 75 | 90 | 110 | 120 | 150 | 205 | 220 | | Art. UV33(4)01xx/AF | 62 | 63 | 64 | 65 | 66 | 67 | 68 | 69 | | Фланцевое соединение | 15 | 20 | 25 | 32 | 40 | 50 | 290 | 310 | | Длина,мм | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 200 | | Art. UV33(4)01xx/AF | 02 | 03 | 04 | 05 | 06 | 07 | 08 | 09 |
Технические данные.pdf
| | Давление,bar | 6..30 | 3…16 | 1,5…9,5 | 1…5 | 0,8…4 | 0,5…2,5 | 3…8 | 2…6 | | Резьба | 1/2 | 3/4 | 1 | 1 1/4 | 1 1/2 | 2 | 2 1/2 | 3 | | Длина,мм | 65 | 75 | 90 | 110 | 120 | 150 | 180 | 200 | | Art. UV33(4)02xx/AF | 23 | 24 | 25 | 26 | 27 | 28 | 29 | 30 | | Cварное соединение | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | | Длина,мм | 65 | 75 | 90 | 110 | 120 | 150 | 205 | 220 | | Art. UV33(4)02xx/AF | 62 | 63 | 64 | 65 | 66 | 67 | 68 | 69 | | Фланцевое соединение | 15 | 20 | 25 | 32 | 40 | 50 | 290 | 310 | | Длина,мм | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 200 | | Art. UV33(4)02xx/AF | 02 | 03 | 04 | 05 | 06 | 07 | 08 | 09 |
Технические данные.pdf
| | Давление,bar | - | - | 5…25 | 4..14 | 2,5…12 | 2…8 | | | Резьба | 1/2 | 3/4 | 1 | 1 1/4 | 1 1/2 | 2 | 2 1/2 | 3 | | Длина,мм | 65 | 75 | 90 | 110 | 120 | 150 | 180 | 200 | | Art. UV33(4)03xx/AF | 23 | 24 | 25 | 26 | 27 | 28 | 29 | 30 | | Cварное соединение | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | | Длина,мм | 65 | 75 | 90 | 110 | 120 | 150 | 205 | 220 | | Art. UV33(4)03xx/AF | 62 | 63 | 64 | 65 | 66 | 67 | 68 | 69 | | Фланцевое соединение | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | | Длина,мм | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | | Art. UV33(4)03xx/AF | 02 | 03 | 04 | 05 | 06 | 07 | 08 | 09 |
Технические данные.pdf
производитель
END-ARMATUREN
Если вы хотите купить перепускные клапаны , вы можете:
Клапаны перепускные ARI-PRESO предназначены для „отвода избыточного объема в системах, находящихся под давлением". Оборудование не выполняет никаких функций безопасности. Данные соответствуют Директиве „Оборудование, работающее под давлением" ...
|
