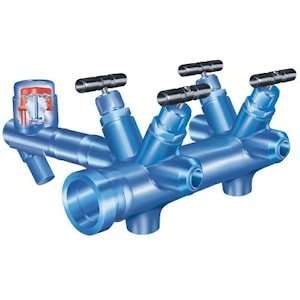

Сборник конденсата ARI-CODI S

Сборник конденсата ARI-CODI S служит для сбора и распределения конденсата, пара и жидкостей.
Концепция изделия базируется на прочной модульной структуре с интегрированными запорными клапанами (шар / фаска седла). За счет модульной структуры возможно изготовление конденсатоотводчиков / распределителей пара с количеством боковых соединений ((BR от ...-02 до BR...-18) от 2 до 18.Оборудование работает по принципу жесткого уплотнения (металл к металлу):- корпус / ввинчивающийся элемент.- седло / корпус- затвор клапана / седло- защитное уплотнение обратного действияCODI®S: шпиндель / ввинчивающийся элементCODI®B: шпиндель / направляющая шпинделяКроме того, имеются графитовые кольца, не препятствующие утечке наружу в положениях между "ОТКРЫТО" и "ЗАКРЫТО".

Применение:

Области применения:	для сборки и распределения конденсата, пара и жидкостей
Среды:	пар, конденсат, вода, масла и т. п.

Обозначение и конструкция:
671-1 Сборник конденсата/парораспределитель с сальниковым уплотнением для вертикального подключения с фланцами
671-3 Сборник конденсата/парораспределитель с сальниковым уплотнением для вертикального подключения c муфтами под приварку
671-4 Сборник конденсата/парораспределитель с сальниковым уплотнением для вертикального подключения с концами под приварку
671 Сборник конденсата/парораспределитель с сальниковым уплотнением для вертикального подключения с фланцами

Технические паспорта:

ARI-CODI S	Сборник конденсата и парораспределитель с сальниковым уплотнением	671001-6.pdf	28.04.2015
ARI-CODI S	Сборник конденсата и парораспределитель с сальниковым уплотнением	671002-6.pdf	12.02.2010

Разрез:

671,672,671ANSI,672ANSI
