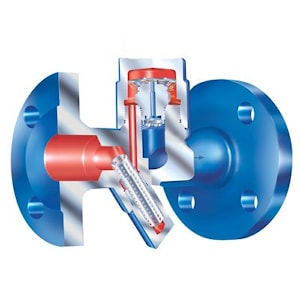

Конденсатоотводчик ARI-CONA M

Конденсатоотводчики ARI-CONA М с мембранной капсулой, оснащенные терморегулятором, применяются "удаления конденсата из паропроводов".Принцип работы конденсатоотводчика основан на регулировке по температуре конденсата, а также по давлению на входе. Конденсатоотводчик автоматически производит удаление воздуха при пуске в эксплуатацию и во время эксплуатации установки. Конденсатоотводчик оснащен устойчивой против коррозии и гидравлических ударов мембранной капсулой, позволяющей удалять конденсат с постоянной температурой охлаждения - на несколько градусов ниже температуры кипения, зависящей от давления на входе.

Существуют четыре типа капсул с различной температурой отвода:

Мембранная капсула	Температура отвода
№ 1	ок. 3 - 5 К (только для регулятора R5)
№ 2	ок. 10 К ниже температуры кипения
№ 3	ок. 30 К ниже температуры кипения
№ 4	ок. 40 К ниже температуры кипения (не для Типа B)

Обозначение регулятора и типа капсулы указано на фирменной табличке.Узел седла клапана оснащен быстро срабатывающим устройством защиты отобратного удара и дополнительно включающимся струйным устройством, котороеснижает вымывание корпуса стекающим конденсатом (отсутствует в регулятореR5).

Применение:

Области применения:	для отвода больших количеств конденсата, для умеренно или сильно охлажденного конденсата
Среды:	пар, конденсат и т. п.
eClass-Nr.:	37010707/37011801

Детали:

Мощный за счет высокой rnскорости реагирования (благодаря высокочувствительной, быстро реагирующей rnрегулирующей жидкости)!	Долговечный благодаря защите от гидравлических ударов rn(защита от обратного удара)!
Долговечный благодаря защите от загрязнений (со встроенным или по желанию с rnвнешним ситом – легко очищается)!

Характеристики:
Mембранный конденсатоотводчик, проходная конструкция с фланцами, с концами под приварку, с муфтами под приварку, с резьбой, с резьбовым соединением под приварку, DN 15- 50, PN 6 – PN 40, материалы: EN-JL1040, P250GH (1.0460), 16Mo3 (1.4515)

Обозначение и конструкция:
610 Конденсатоотводчик с мембранным капсюлем и внутренним ситом
612 Конденсатоотводчик с мембранным капсюлем и наружным ситом
610-1 Конденсатоотводчик с мембранным капсюлем, внутренним ситом и фланцами
610-2 Конденсатоотводчик с мембранным капсюлем, внутренним ситом и резьбовыми муфтами
610-3 Конденсатоотводчик с мембранным капсюлем, внутренним ситом и муфтами под приварку
610-4 Конденсатоотводчик с мембранным капсюлем, внутренним ситом и концами под приварку
610-5 Конденсатоотводчик с мембранным капсюлем, внутренним ситом и сварным резьбовым соединением
612-1 Конденсатоотводчик с мембранным капсюлем, наружным ситом и фланцами
612-2 Конденсатоотводчик с мембранным капсюлем, наружным ситом и резьбовыми муфтами
612-3 Конденсатоотводчик с мембранным капсюлем, наружным ситом и муфтами под приварку
612-4 Конденсатоотводчик с мембранным капсюлем, наружным ситом и концами под приварку
612-5 Конденсатоотводчик с мембранным капсюлем, наружным ситом и сварным резьбовым соединением
616 Конденсатоотводчик с мембранным капсюлем, внутренним ситом и пилотным клапаном для очень высокой пропускной способности
617 Конденсатоотводчик с мембранным капсюлем, наружным ситом и пилотным клапаном для очень высокой пропускной способности
616-1 Конденсатоотводчик с мембранным капсюлем, внутренним ситом, фланцами и пилотным клапаном для очень высокой пропускной способности
616-2 Конденсатоотводчик с мембранным капсюлем, внутренним ситом, резьбовыми муфтами и пилотным клапаном для очень высокой пропускной способности
616-3 Конденсатоотводчик с мембранным капсюлем, внутренним ситом, муфтами под приварку и пилотным клапаном для очень высокой пропускной способности
616-4 Конденсатоотводчик с мембранным капсюлем, внутренним ситом, концами под приварку и пилотным клапаном для очень высокой пропускной способности
617-1 Конденсатоотводчик с мембранным капсюлем, наружным ситом, фланцами и пилотным клапаном для очень высокой пропускной способности
617-2 Конденсатоотводчик с мембранным капсюлем, наружным ситом, резьбовыми муфтами и пилотным клапаном для очень высокой пропускной способности
617-3 Конденсатоотводчик с мембранным капсюлем, наружным ситом, муфтами под приварку и пилотным клапаном для очень высокой пропускной способности
617-4 Конденсатоотводчик с мембранным капсюлем, наружным ситом, концами под приварку и пилотным клапаном для очень высокой пропускной способности
614 Конденсатоотводчик с мембранным капсюлем, из высококачественной стали, компактная конструкция - резьбовая конструкция
615 Конденсатоотводчик с мембранным капсюлем, из высококачественной стали, компактная конструкция - приварная конструкция
614-2 Конденсатоотводчик с мембранным капсюлем, из высококачественной стали, компактная конструкция - резьбовая конструкция - с резьбовыми муфтами
615-2 Конденсатоотводчик с мембранным капсюлем, из высококачественной стали, компактная конструкция - приварная конструкция - с резьбовыми муфтами
614-5 Конденсатоотводчик с мембранным капсюлем, из высококачественной стали, компактная конструкция - резьбовая конструкция - с резьбовым соединением под приварку
619-6 Межфланцевый конденсатоотводчик с мембранным капсюлем
618 Устройство быстрого слива конденсата
618-2 Устройство быстрого слива конденсата с резьбовыми муфтами
618-5 Устройство быстрого слива конденсата со сварным резьбовым соединением
611 Конденсатоотводчик с мембранным капсюлем, внутренним ситом и пилотным клапаном для высокой пропускной способности
613 Конденсатоотводчик с мембранным капсюлем, наружным ситом и пилотным клапаном для высокой пропускной способности
611-1 Конденсатоотводчик с мембранным капсюлем, внутренним ситом, фланцами и пилотным клапаном для высокой пропускной способности
611-2 Конденсатоотводчик с мембранным капсюлем, внутренним ситом, резьбовыми муфтами и пилотным клапаном для высокой пропускной способности
611-3 Конденсатоотводчик с мембранным капсюлем, внутренним ситом, муфтами под приварку и пилотным клапаном для высокой пропускной способности
611-4 Конденсатоотводчик с мембранным капсюлем, внутренним ситом, концами под приварку и пилотным клапаном для высокой пропускной способности
613-1 Конденсатоотводчик с мембранным капсюлем, наружным ситом, фланцами и пилотным клапаном для высокой пропускной способности
613-2 Конденсатоотводчик с мембранным капсюлем, наружным ситом, резьбовыми муфтами и пилотным клапаном для высокой пропускной способности
613-3 Конденсатоотводчик с мембранным капсюлем, наружным ситом, муфтами под приварку и пилотным клапаном для высокой пропускной способности
613-4 Конденсатоотводчик с мембранным капсюлем, наружным ситом, концами под приварку и пилотным клапаном для высокой пропускной способности
622 Конденсатоотводчик с мембранным капсюлем с универсальным фланцемКонденсатоотводчик с мембранным капсюлем
616 Многокапсюльный мембранный конденсатоотводчик
616-1 Многокапсюльный мембранный конденсатоотводчик с фланцами
616-2 Многокапсюльный мембранный конденсатоотводчик с резьбовыми муфтами
616-3 Многокапсюльный мембранный конденсатоотводчик с муфтами под приварку
616-4 Многокапсюльный мембранный конденсатоотводчик с концами под приварку

Технические паспорта:

ARI-CONA M	Конденсатоотводчик с мембранным капсюлем	610001-6.pdf	28.04.2015
ARI-CONA M-Universal	Конденсатоотводчик с мембранным капсюлем	680001-6.pdf	28.04.2015

Разрез:

610-1,610ANSI-1	610-1,610ANSI-1	610-2,610ANSI-2	610-3,610ANSI-3
610-4,610ANSI-4	610-5,610ANSI-5	611,611-1,611ANSI,611ANSI-1	611-2,611ANSI-2
611-3,611ANSI-3	611-4,611ANSI-4	612,612-1,612ANSI,612ANSI-1	612-2,612ANSI-2
612-3,612ANSI-3	612-4,612ANSI-4	613,613-1,613ANSI,613ANSI-1	613-2,613ANSI-2
613-3,613ANSI-3	613-4,613ANSI-4	614-2,614ANSI-2	614-5,614ANSI-5
614-8,614ANSI-8	615-2,615ANSI-2	616,616-1,616ANSI,616ANSI-1	616-1,616ANSI-1
616-2,616ANSI-2	616-3,616ANSI-3	616-4,616ANSI-4	617,617-3,617ANSI,617ANSI-3
617-1,617ANSI-1	617-2,617ANSI-2	617-4,617ANSI-4	618,618-2,618ANSI,618ANSI-2
618-5,618ANSI-5	619-6,619ANSI-6
