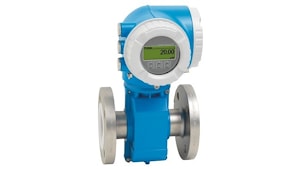

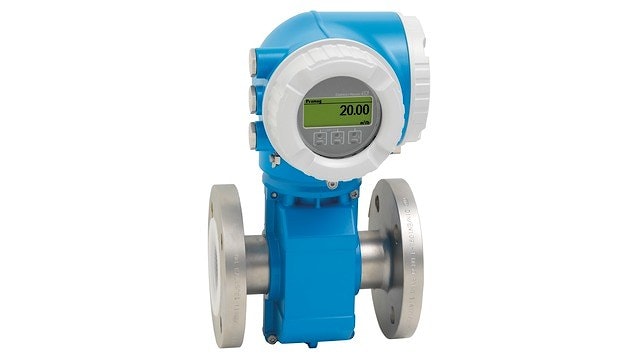

Электромагнитный расходомер Proline Promag P 300

Электромагнитный расходомер Proline Promag P 300  Расходомер для максимальных рабочих температур с удобным доступом к электронике компактного преобразователя.
Promag P используется в химических и общепромышленных процессах с коррозионными жидкостями и при максимально высоких рабочих температурах. В комплекте с компактным преобразователем Promag P 300 обладает высокой гибкостью с точки зрения эксплуатации и системной интеграции: удобный доступ к электронике преобразователя, выносной дисплей и улучшенные возможности подключения. Технология Heartbeat непрерывно обеспечивает соответствие нормам и безопасность процесса.

Преимущества
- Универсальное применение - большое разнообразие смачиваемых материалов
- Энергосберегающее измерение расхода - благодаря полнопроходной конструкции отсутствует потеря давления
- Не требует технического обслуживания – нет движущихся частей
- Полный доступ к информации о процессе и диагностике – числовые данные, свободно совмещаемые устройства ввода/вывода и цифровые шины
- Упрощенная система и разнообразие – свободно конфигурируемая функциональность ввода-вывода
- Встроенная функция для самоповерки и диагностики – технология Heartbeat

Область применения
- На принцип измерения практически не влияют такие параметры процесса, как давление, плотность, температура и вязкость
- Разработан для измерения коррозионных сред при высоких температурах в химических и общепромышленных процессах

Характеристики прибора
- Условный диаметр: макс. DN 600 (24")
- Сертификаты взрывозащиты
- Футеровка из PTFE или PFA
- Компактный корпус с двумя отсеками, до 3 устройств ввода/вывода
- Сенсорный экран с подсветкой и удаленным доступом через WLAN
- Доступен выносной дисплей

Спецификация
Принциип измерения

Электромагнитные расходомеры

Основные функции

The flowmeter for highest medium temperatures with a compact, easily accessible transmitter. Dedicated for chemical and process applications with corrosive liquids and high medium temperatures.

Характеристики

Versatile applications – wide variety of wetted materials. Energy-saving flow measurement – no pressure loss due to cross-section constriction. Maintenance-free – no moving parts. Nominal diameter: max. DN 600 (24"). All common Ex approvals.

Особенности преобразователя

Full access to process and diagnostic information – numerous, freely combinable I/Os and fieldbuses. Reduced complexity and variety – freely configurabe I/O functionality. Integrated verification – Heartbeat Technology. Compact dual-compartment housing with up to 3 I/Os. Backlit display with touch control and WLAN access.

Диаметр

DN 15 to 600 (½ to 24")

Смачиваемые материалы

Liner: PFA; PTFE
Electrodes: 1.4435 (316L); Alloy C22, 2.4602 (UNS N06022); Tantalum; Platinum; Titanium; Duplex 1.4462 (UNS S31803)

Измеряемые параметры

Объемный расход, проводимость, массовый расход

Погрешность измерения

Volume flow (standard): ±0.5 % o.r.± 1 mm/s (0.04 in/s)
Volume flow (option): ±0.2 % o.r. ± 2 mm/s (0.08 in/s)

Диапазон измерения

4 dm³/min to 9600 m³/h (1 gal/min to 44 000 gal/min)

Диапазон рабочего давления

PN 40, класс 300, 20K

Рабочая температура

Liner material PFA: –20 to +150 °C (–4 to +302 °F)
Liner material PFA high-temperature: –20 to +180 °C (–4 to +356 °F)
Liner material PTFE: –40 to +130 °C (–40 to +266 °F)

Диапазон окружающей температуры

Flange material carbon steel: –10 to +60 °C (+14 to +140 °F)
Flange material stainless steel: –40 to +60 °C (–40 to +140 °F)

Материал корпуса сенсора

DN 15 to 300 (½ to 12""): AlSi10Mg, coated
DN 350 to 600 (14 to 24""): Carbon steel with protective varnish

Материал корпуса преобразователя

AlSi10Mg, с покрытием; 1.4409 (CF3M) аналогично 316L; нержавеющая сталь для преобразователя в гигиеническом исполнении

Степень защиты электроники

Standard: IP66/67, Type 4X enclosure
Option: IP69K

Дисплей/Настройка

4-line backlit display with touch control (operation from outside)
Configuration via local display and operating tools possible
Remote display available

Выходные сигналы

3 outputs:
4-20 mA HART (active/passive)
4-20 mA WirelessHART
4-20 mA (active/passive)
Pulse/frequency/switch output (active/passive)
Double pulse output (active/passive)
Relay output

Входные сигналы

Status input 4-20 mA input

Коммуникация

HART, WirelessHART, PROFIBUS PA/DP, FOUNDATION Fieldbus, Modbus RS485, EtherNet/IP, PROFINET

Источник питания

DC 24 V
AC 100 to 230 V
AC 100 to 230 V / DC 24 V (non-hazardous area)

Сертификаты на взрывозащиту

ATEX, IECEx, cCSAus, INMETRO, NEPSI, EAC

Безопасность изделия

CE, C-Tick, EAC

Functional safety

Functional safety according to IEC 61508, applicable in safety-relevant applications in accordance with IEC 61538

Метрологические нормативы и сертификаты

Функция Heartbeat Technology соответствует требованиям к прослеживаемой поверке согласно ISO 9001:2008, раздел 7.6. a (Аттестация TÜV)

Сертификаты и нормативы по давлению

PED, CRN

Сертификаты на материалы

Материал 3.1, произведена калибровка на сертифицированном калибровочном оборудовании (соответствует ISO/IEC 17025), NAMUR

Гигиенические сертификаты и нормативы

ACS, KTW/W270, NSF 61, WRAS BS 6920



Техническое описание


производитель
Endress+Hauser


Если вы хотите купить электромагнитный расходомер proline promag p 300 , вы можете:

Ещё из раздела Расходомеры электромагнитные

Расходомер для самых малых расходов со встроенной диагностикой содержания твердых частиц Promag H - лучший датчик для высокотребовательных применений в пищевой и фармацевтической отрасли. В сочетании с преобразователем Promag 55 с сенсорным ...

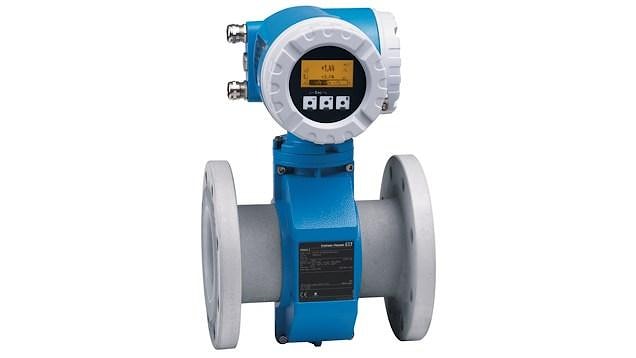

Расходомер с высокой износостойкостью и встроенной диагностикой содержания твердых частиц Promag 55S c высокоэффективным преобразователем в сочетании с надежной конструкцией датчика предназначен для сложных измерительных задач. Правильное сочетание ...
