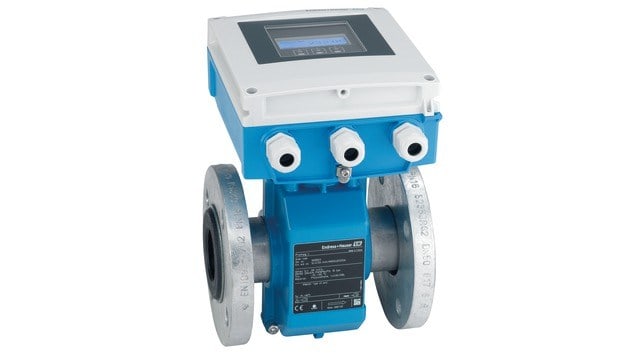

Электромагнитный расходомер Proline Promag L 400

Производитель:

Электромагнитный расходомер Proline Promag L 400
Расходомер с интегрированным веб-сервером и оптимизированным по весу датчиком.
Promag L - гибкий в монтаже датчик, разработанный для водной отрасли с концепцией подвижных фланцев для гибкой установки вне зависимости от ориентации начального диаметра фланца трубы. В сочетании с преобразователем Proline 400, оптимизированным для измерения воды и сточных вод, Promag L 400 - лучшее базовое решение для любого стандартного применения в этой отрасли. Promag L 400 также имеет встроенный веб-сервер. Встроенная имитационная проверка – технология Heartbeat Technology

Преимущества
- Сокращение затрат на установку - гибкий монтаж с помощью уникальных подвижных фланцев (DN < 350/14")
- Энергоэффективное измерение расхода – нет потерь давления благодаря прямоходной конструкции сенсора
- Не требует технического обслуживания – нет движущихся частей
- Безопасность эксплуатации - благодаря сенсорному дисплею и фоновой подсветке нет необходимости открывать устройство
- Быстрая настройка без дополнительного программного и аппаратного обеспечения – встроенный веб-сервер
- Встроенная поверка – технология Heartbeat Technology™

Область применения
- На принцип измерения не влияют такие параметры процесса, как давление, плотность, температура и вязкость
- Полностью подходит для стандартного применения в водоподготовке и водоотведении.

Характеристики устройства
- Вес сенсора на 30% меньше
- Номинальный диаметр: DN 25 ... 2400 (1 ... 90")
- Размеры в соответствии с DVGW/ISO
- Корпус преобразователя из прочного поликарбоната или алюминия
- Единая концепция корпуса преобразователя как для компактного, так и для раздельного исполнения
- Интегрированная регистрация данных: мониторинг измеряемых значений

Спецификация
Принциип измерения

Электромагнитные расходомеры

Основные функции

Weight‐optimized sensor with a state‐of‐the‐art transmitter for Water & Wastewater. Fully suitable for standard applications in the water and wastewater industry.

Характеристики

Reduced installation costs – flexible mounting by one‐of‐a‐kind lap-joint flange concept (DN < 350/14"). Energy‐saving flow measurement – no pressure loss due to cross‐section constriction. Maintenance‐free – no moving parts. Up to 30 % less sensor weight. Nominal diameter: DN 25 to 2400 (2 to 90").

Особенности преобразователя

Безопасная эксплуатация - нет необходимости открытия устройства благодаря сенсорному дисплею и фоновой подсветке. Экономия времени при эксплуатации благодаря отсутствию дополнительного ПО или оборудования - заменой им служит интегрированный веб-сервер. Встроенная самодиагностика - технология Heartbeat™. Корпус преобразователя из прочного поликарбоната. Одинаковая концепция корпуса для компактного и раздельного исполнения.

Диаметр

Lap joint flange, lap joint flange, stamped plate: DN 25 to 300 (1 to 12")
Fixed flange: DN 350 to 2400 (14 to 90")

Смачиваемые материалы

Футеровка: PTFE; Полиуретан; Твердая резина
Электроды: 1.4435 (316L); Alloy C22, 2.4602 (UNS N06022)

Измеряемые параметры

Volume flow, conductivity, mass flow

Погрешность измерения

Volume flow (standard): ±0.5 % o.r. ± 1 mm/s (0.04 in/s)
Volume flow (option): ±0.2 % o.r. ± 2 mm/s (0.08 in/s)

Диапазон измерения

9 dm³/min to 162 000 m³/h (2.5 gal/min to 1030 Mgal/d)

Диапазон рабочего давления

PN 16, Class 150

Рабочая температура

Liner material hard rubber: 0 to +80 °C (+32 to +176 °F)
Liner material polyurethane: –20 to +50 °C (–4 to +122 °F)
Liner material PTFE: –20 to +90 °C (–4 to +194 °F)

Диапазон окружающей температуры

Материал фланца – углеродистая сталь: –10...+60 °C (+14...+140 °F)
Материал фланца – нержавеющая сталь: -40...+60 °C (-40...+140 °F)

Материал корпуса сенсора

DN 25 to 300 (1 to 12"): AlSi10Mg, coated
DN 350 to 2400 (14 to 90"): Carbon steel with protective varnish
Sensor connection housing: AlSi10Mg, coated

Материал корпуса преобразователя

Polycarbonat; AlSi10Mg, coated

Степень защиты электроники

Compact version: IP66/67, type 4X enclosure
Sensor remote version (standard): IP66/67, type 4X enclosure
Sensor remote version (option): IP68, type 6P enclosure
Transmitter remote version: IP66/67, Type 4X enclosure

Дисплей/Настройка

4‐line backlit display with touch control (operation from outside)
Configuration via local display, web browser and operating tools possible

Выходные сигналы

3 ouputs:
0‐20 mA/4‐20 mA HART (active)
Pulse/frequency/switch output (passive)
Pulse/frequency output (passive)
Switch output (passive)

Входные сигналы

Status input

Коммуникация

HART, PROFIBUS DP, EtherNet/IP, Modbus RS485

Источник питания

AC 100 to 240 V / AC/DC 24 V

Сертификаты на взрывозащиту

cCSAus

Метрологические нормативы и сертификаты

Calibration performed on accredited calibration facilities (acc. to ISO/IEC 17025), NAMUR

Гигиенические сертификаты и нормативы

Drinking water approval: ACS, KTW/W270, NSF 61, WRAS BS 6920


Техническое описание


Если вы хотите купить электромагнитный расходомер Proline Promag L 400, вы можете:

Еще из раздела Расходомеры электромагнитные

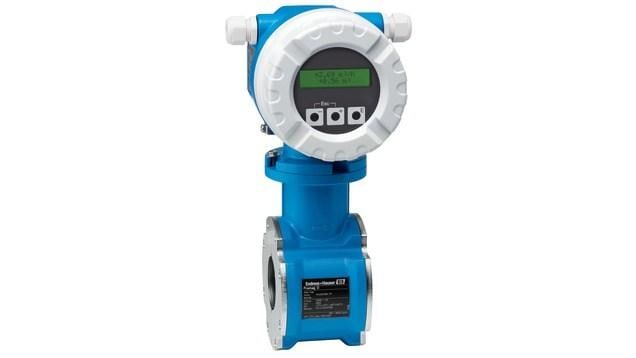

Расходомер для измерений среды с высокой температурой в сочетании с модульной конструкцией Promag P - лучший сенсор для высокотемпературных процессов в различных отраслях промышленности. В сочетании с доказавшим свою эффективность преобразователем ...
